پروتکل‌های ارتباطی سنسورها در بردهای Arduino، ESP32 و Raspberry Pi
زمان مطالعه: در حال محاسبه...
کپی لینک
واتساپ
تلگرام
ایتا
بله
فهرست مطالب
مقدمه
در پروژه‌های الکترونیکی، اینترنت اشیاء (IoT) و سیستم‌های اتوماسیون، یکی از مهم‌ترین بخش‌ها نحوه‌ی ارتباط بین سنسورها و بردهای کنترل است. سنسورها برای ارسال اطلاعات اندازه‌گیری شده (مثل دما، رطوبت، فشار، نور یا موقعیت) باید از طریق یک بستر ارتباطی مطمئن با میکروکنترلر یا کامپیوتر ارتباط برقرار کنند.
پروتکل‌های ارتباطی مختلفی مانند I2C، SPI و UART برای این منظور وجود دارد و انتخاب صحیح آن‌ها تأثیر مستقیم بر سرعت، دقت و پایداری سیستم دارد. اگر شما هم قصد دارید یک سیستم اندازه‌گیری دقیق و هوشمند با Arduino، ESP32 یا Raspberry Pi پیاده‌سازی کنید، شناخت این پروتکل‌ها اولین قدم مهم است.
در این مقاله به صورت فنی، کاربردی و مرحله‌به‌مرحله انواع پروتکل‌های ارتباطی سنسور را بررسی کرده، مزایا و معایب هر کدام را توضیح می‌دهیم و راهنمایی می‌کنیم چگونه پروتکل مناسب پروژه خود را انتخاب کنید.
پروتکل ارتباطی سنسور چیست؟
پروتکل ارتباطی سنسور به مجموعه‌ای از قوانین و استانداردها گفته می‌شود که نحوه‌ی تبادل داده بین سنسور و کنترلر را مشخص می‌کند. این پروتکل‌ها تعیین می‌کنند:
داده‌ها چگونه ارسال شوند
ترتیب بیت‌ها و بایت‌ها چگونه باشد
خط ارتباطی چند سیمه یا تک سیمه باشد
سرعت انتقال و فرمت داده‌ها به چه صورت باشد
در یک مدار الکترونیکی، سنسورها ممکن است اطلاعات را به صورت آنالوگ (Analog) یا دیجیتال (Digital) ارسال کنند. در حالت دیجیتال، برای ارتباط پایدار و قابل اعتماد از پروتکل‌های مشخصی استفاده می‌شود. سه پروتکل اصلی در اغلب پروژه‌ها عبارت‌اند از:
I2C (Inter-Integrated Circuit)
SPI (Serial Peripheral Interface)
UART (Universal Asynchronous Receiver Transmitter)

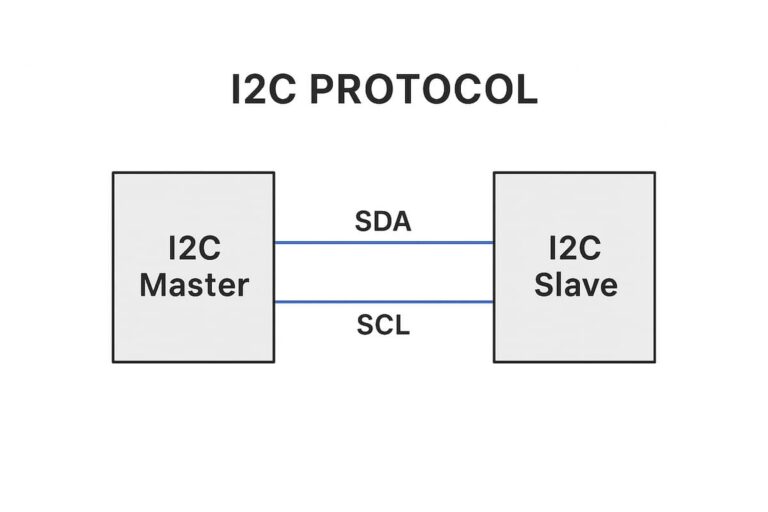

معرفی و بررسی پروتکل I2C
تعریف:
پروتکل I2C یک روش ارتباطی سریال است که توسط شرکت Philips (NXP) توسعه داده شده و به دلیل سادگی و استفاده از تنها دو خط، در بسیاری از سنسورها و ماژول‌ها به‌کار می‌رود.
SCL: خط ساعت (Clock)
SDA: خط داده (Data)
ویژگی‌ها:
دو سیمه و اقتصادی
قابلیت اتصال چندین سنسور به یک باس
دارای آدرس‌دهی داخلی برای شناسایی هر دستگاه
سرعت معمولی 100 kbps و تا 400 kbps (Fast Mode)
مزایا:
مناسب برای سیستم‌هایی با چند سنسور
سادگی سیم‌کشی
پشتیبانی گسترده در کتابخانه‌های Arduino و ESP32
معایب:
سرعت کمتر نسبت به SPI
حساسیت بالاتر به نویز در طول‌های زیاد کابل
کاربردهای رایج:
سنسور دما و رطوبت (مانند DHT12، BME280)
نمایشگرهای LCD با I2C Interface
RTC (Real Time Clock)

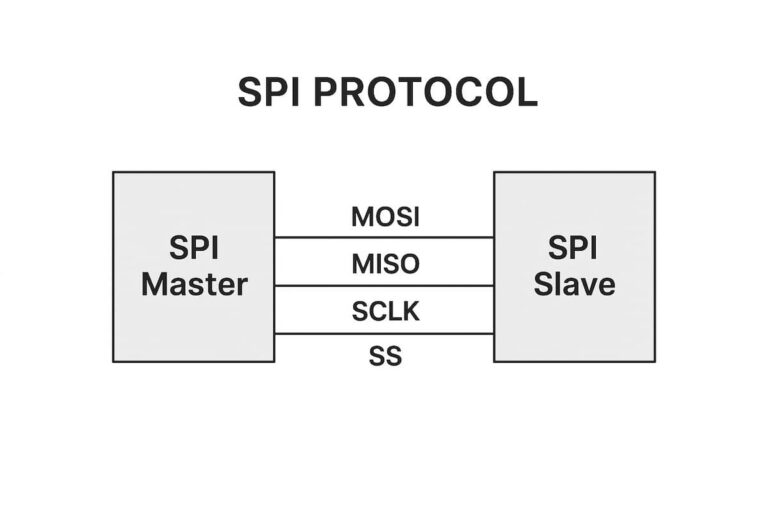

معرفی و بررسی پروتکل SPI
تعریف:
پروتکل SPI یک روش ارتباطی سریال سریع است که توسط Motorola توسعه یافته و برخلاف I2C، از چند خط ارتباطی استفاده می‌کند:
SCK: خط ساعت
MOSI: Master Out Slave In
MISO: Master In Slave Out
SS/CS: انتخاب دستگاه Slave
ویژگی‌ها:
سرعت بسیار بالا (تا چندین مگابیت بر ثانیه)
Full-Duplex (ارسال و دریافت هم‌زمان)
مناسب برای ارتباط با سنسورهای سرعت بالا
مزایا:
سرعت انتقال داده بالا
ارتباط پایدار و مقاوم در برابر نویز
مناسب برای پروژه‌های صنعتی و Real-Time
معایب:
نیاز به سیم‌کشی بیشتر
مدیریت سخت‌تر در پروژه‌های با چند سنسور
کاربردهای رایج:
نمایشگرهای TFT و OLED
سنسورهای IMU و شتاب‌سنج (مثل MPU6050 با SPI)
حافظه‌های Flash و SD Card

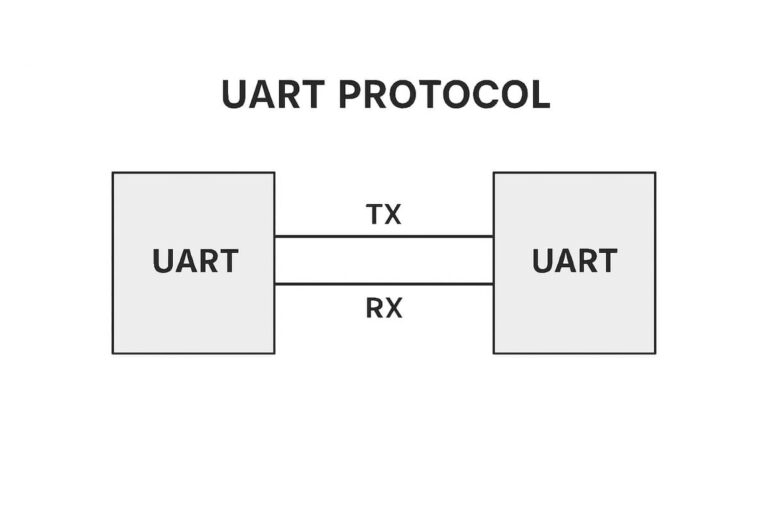

معرفی و بررسی پروتکل UART
تعریف:
UART یک پروتکل ارتباطی ساده و قدیمی است که برای تبادل داده به صورت سریال و ناهمزمان بین دو دستگاه استفاده می‌شود.
TX: خط ارسال داده
RX: خط دریافت داده
ویژگی‌ها:
ارتباط نقطه به نقطه (Point to Point)
بدون نیاز به سیگنال ساعت مشترک
سرعت انتقال قابل تنظیم (Baud Rate)
مزایا:
پیاده‌سازی آسان و بدون آدرس‌دهی
مناسب برای ارتباط دو دستگاه
پشتیبانی در تمام میکروکنترلرها
معایب:
امکان اتصال یک سنسور در هر خط ارتباطی
سرعت کمتر از SPI در برخی موارد
کاربردهای رایج:
ماژول‌های GPS و GSM
سنسورهای سریال آماده (Serial Sensors)
ارتباط بین دو میکروکنترلر
جدول مقایسه پروتکل‌های ارتباطی سنسور
| ویژگی‌ها | I2C | SPI | UART |
|---|---|---|---|
| تعداد سیم | 2 | 4 یا بیشتر | 2 |
| سرعت انتقال | تا 400 kbps | تا چند Mbps | متغیر (معمولاً 115200 bps) |
| نوع ارتباط | Half Duplex | Full Duplex | Half Duplex |
| قابلیت چند سنسوره | دارد | دارد (با CS جداگانه) | ندارد |
| پیچیدگی | کم | متوسط | کم |
| مقاومت در برابر نویز | متوسط | بالا | متوسط |
| کاربرد اصلی | سنسورهای عمومی | سنسورهای سریع و صنعتی | ارتباط ساده و مستقیم |

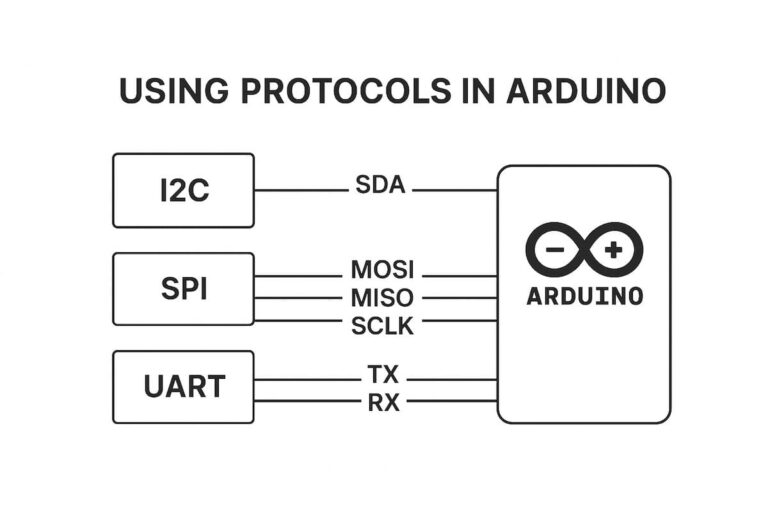

نحوه استفاده از پروتکل‌ها در Arduino
بردهای Arduino به صورت پیش‌فرض از هر سه پروتکل I2C، SPI و UART پشتیبانی می‌کنند.
I2C از پایه‌های A4 (SDA) و A5 (SCL) استفاده می‌کند.
SPI از پایه‌های 10 تا 13 (CS, MOSI, MISO, SCK) استفاده می‌کند.
UART از پایه‌های 0 (RX) و 1 (TX) استفاده می‌کند.
برای استفاده از آن‌ها می‌توان از کتابخانه‌های زیر بهره برد:
Wire.hبرای I2CSPI.hبرای SPISerialبرای UART
📌 نکته: در پروژه‌های چند سنسوره، استفاده از I2C ساده‌تر است، اما اگر سرعت مهم است، SPI گزینه‌ی بهتری محسوب می‌شود.
نحوه استفاده از پروتکل‌ها در ESP32
برد ESP32 به دلیل معماری پیشرفته‌تر، انعطاف‌پذیری بیشتری دارد:
می‌توان پایه‌های I2C و SPI را به صورت نرم‌افزاری تنظیم کرد.
دارای چندین UART مستقل است.
پشتیبانی از سرعت‌های بالاتر در SPI و UART
نحوه استفاده از پروتکل‌ها در Raspberry Pi
Raspberry Pi از طریق GPIO و سیستم عامل لینوکس (Raspberry Pi OS) از این پروتکل‌ها پشتیبانی می‌کند:
فعال‌سازی از طریق
raspi-configاستفاده از کتابخانه‌های پایتون مانند
smbus،spidevوserialمناسب برای پروژه‌های پیچیده‌تر و جمع‌آوری داده‌های چندگانه
نکات مهم در انتخاب پروتکل مناسب
انتخاب پروتکل مناسب برای ارتباط با سنسور به عوامل زیر بستگی دارد:
تعداد سنسورهای مورد استفاده
اگر چند سنسور دارید، I2C یا SPI مناسب‌تر است.
سرعت مورد نیاز
اگر سرعت بالا مهم است، SPI بهترین گزینه است.
پیچیدگی پروژه و فضای سیم‌کشی
I2C با دو سیم، مناسب پروژه‌های ساده است.
مقاومت در برابر نویز
SPI در محیط‌های صنعتی نویزپذیری کمتری دارد.
سازگاری با برد کنترلی
بعضی سنسورها فقط از یک پروتکل خاص پشتیبانی می‌کنند.
روش تست عملکرد ارتباط سنسور
برای اطمینان از صحت عملکرد ارتباط، می‌توانید مراحل زیر را انجام دهید:
بررسی آدرس سنسور با I2C Scanner
استفاده از سریال مانیتور برای UART
تست داده دریافتی از طریق Logic Analyzer یا Oscilloscope
چک کردن اتصالات GND مشترک
📌 خطا در سیم‌کشی یا عدم تطابق آدرس از رایج‌ترین مشکلات در راه‌اندازی سنسور است.
امنیت و پایداری در ارتباط سنسور
در پروژه‌های صنعتی یا اینترنت اشیاء، تنها برقراری ارتباط کافی نیست؛ پایداری و امنیت داده‌ها نیز اهمیت دارد:
استفاده از Pull-up مناسب در I2C
کاهش طول کابل برای جلوگیری از نویز
استفاده از محافظ الکتریکی و فیلتر
طراحی PCB اصولی برای SPI با سرعت بالا
مدیریت خطا در UART با CRC یا Checksum
سنسورهایی که از چند پروتکل پشتیبانی می‌کنند
بسیاری از سنسورهای مدرن قابلیت انتخاب بین چند پروتکل را دارند. برای مثال:
| نام سنسور | پروتکل‌ها | کاربرد اصلی |
|---|---|---|
| BME280 | I2C، SPI | اندازه‌گیری فشار و دما |
| MPU6050 | I2C، SPI | شتاب‌سنج و ژیروسکوپ |
| GPS Module | UART | موقعیت‌یابی |
| DS3231 RTC | I2C | ساعت دقیق |
این قابلیت باعث می‌شود طراحان مدار انعطاف بیشتری در پیاده‌سازی پروژه داشته باشند.
بهترین پروتکل برای پروژه شما کدام است؟
| نوع پروژه | پروتکل پیشنهادی | دلیل انتخاب |
|---|---|---|
| پروژه‌های ساده با چند سنسور | I2C | سادگی، آدرس‌دهی آسان |
| پروژه‌های صنعتی و پرسرعت | SPI | سرعت بالا، مقاومت در برابر نویز |
| ارتباط بین دو دستگاه | UART | پیاده‌سازی آسان، حداقل سیم‌کشی |
| سیستم‌های IoT با ESP32 | I2C یا SPI | انعطاف در انتخاب پایه‌ها |
| پروژه‌های ترکیبی Raspberry Pi | I2C، SPI، UART | سازگاری با سیستم عامل و چند سنسور مختلف |
سؤالات متداول
1. آیا می‌توان چند پروتکل را هم‌زمان در یک پروژه استفاده کرد؟
بله. بسیاری از پروژه‌های حرفه‌ای از چند پروتکل به صورت هم‌زمان استفاده می‌کنند، مانند I2C برای سنسورها و SPI برای نمایشگر.
2. آیا I2C از SPI بهتر است؟
هیچ‌کدام به‌طور مطلق بهتر نیستند. I2C ساده‌تر است اما SPI سرعت بالاتری دارد.
3. چگونه آدرس سنسور I2C را پیدا کنم؟
با استفاده از I2C Scanner در Arduino می‌توانید آدرس سنسور را شناسایی کنید.
4. آیا ESP32 از هر سه پروتکل پشتیبانی می‌کند؟
بله. ESP32 از I2C، SPI و UART پشتیبانی می‌کند و حتی امکان تعریف پایه‌ها به صورت نرم‌افزاری را دارد.
5. کدام پروتکل برای سنسورهای صنعتی بهتر است؟
SPI به دلیل سرعت بالا و مقاومت در برابر نویز برای کاربردهای صنعتی مناسب‌تر است.
جمع‌بندی نهایی: انتخاب آگاهانه = ارتباط پایدار
پروتکل‌های ارتباطی سنسور نقش کلیدی در عملکرد دقیق، سرعت بالا و پایداری پروژه‌های الکترونیکی دارند. I2C مناسب پروژه‌های چند سنسوره و ساده است، SPI سرعت و مقاومت بالایی دارد و UART برای ارتباط نقطه به نقطه ایده‌آل است. در انتخاب پروتکل مناسب، تعداد سنسورها، سرعت مورد نیاز، شرایط محیطی و نوع برد کنترلر را در نظر بگیرید.
چه در حال کار با Arduino باشید، چه ESP32 یا Raspberry Pi، شناخت و انتخاب درست پروتکل ارتباطی می‌تواند تفاوت بین یک پروژه معمولی و یک سیستم حرفه‌ای را رقم بزند.
