چطور سلف خراب را تشخیص دهیم یا تست کنیم؟ راهنمای کامل تست سلف
زمان مطالعه: در حال محاسبه...
کپی لینک
واتساپ
تلگرام
ایتا
بله
فهرست مطالب
مقدمه
سلف یکی از مهم‌ترین قطعات پسیو در مدارهای الکترونیکی و قدرت است و نقش کلیدی در فیلتر کردن نویز، ذخیره انرژی مغناطیسی و کنترل جریان دارد. اما مانند هر قطعه دیگری، سلف هم ممکن است به مرور زمان یا در اثر شرایط نامناسب دچار خرابی شود. خرابی سلف می‌تواند باعث ایجاد نویز، قطع جریان، اختلال در عملکرد منبع تغذیه یا حتی سوختن سایر قطعات مدار شود.
در این مقاله به صورت کاملاً فنی، کاربردی و گام‌به‌گام بررسی می‌کنیم که چطور سلف خراب را تشخیص دهیم، چه علائم خرابی سلف وجود دارد و چگونه می‌توان با مولتی‌متر یا LCR متر آن را تست کرد. این روش‌ها برای تعمیرکاران، دانشجویان و شرکت‌های صنعتی کاربردی هستند و می‌توانند از آسیب‌های بزرگ‌تر در مدار جلوگیری کنند.
سلف چیست و نقش آن در مدارها
سلف (Inductor) یک قطعه پسیو الکترونیکی است که انرژی الکتریکی را به صورت میدان مغناطیسی در اطراف سیم‌پیچ خود ذخیره می‌کند. اصل عملکرد سلف بر اساس قانون فاراده و القای الکترومغناطیسی است.
هنگامی که جریان از سیم‌پیچ عبور می‌کند، میدان مغناطیسی در اطراف آن ایجاد می‌شود و در صورت تغییر جریان، ولتاژ القایی تولید می‌شود. این ویژگی باعث می‌شود سلف‌ها برای کاربردهای زیر مناسب باشند:
فیلتر کردن نویز در منابع تغذیه سوئیچینگ
صاف کردن جریان خروجی در مبدل‌های DC-DC
ذخیره انرژی در سیستم‌های قدرت
محدود کردن جریان هجومی اولیه در مدارها
ایجاد فاز و تنظیم فرکانس در مدارهای رزونانس
| مشخصه | توضیح |
|---|---|
| واحد اندازه‌گیری | هانری (H) |
| نماد مداری | L |
| انواع پرکاربرد | سیم‌پیچی، هسته فریت، هسته آهنی، SMD |
| ابزار تست | مولتی‌متر، LCR متر |
انواع سلف و حساسیت آن‌ها به خرابی
خرابی سلف‌ها معمولاً به نوع ساختار آن‌ها بستگی دارد. برخی سلف‌ها در برابر گرما یا جریان زیاد آسیب‌پذیرترند. در جدول زیر انواع سلف و احتمال خرابی هر نوع آورده شده است:
| نوع سلف | ساختار | کاربرد | حساسیت به خرابی |
|---|---|---|---|
| سیم‌پیچی معمولی | سیم مسی روی هسته هوا | فیلتر و منابع تغذیه | متوسط |
| هسته فریت | سیم‌پیچ روی فریت | مبدل‌های DC-DC | بالا (در برابر حرارت) |
| هسته آهنی | سیم‌پیچ روی آهن | منابع قدرت بالا | متوسط |
| SMD | قطعه سطحی کوچک | بردهای مدرن | بالا (در برابر اضافه جریان) |
✅ نکته: سلف‌های SMD بیشتر در بردهای مدرن استفاده می‌شوند و به دلیل اندازه کوچک و حرارت بالا زودتر از بقیه دچار خرابی می‌شوند.
علائم خرابی سلف در مدار
قبل از تست مستقیم سلف با ابزار اندازه‌گیری، مشاهده برخی علائم در مدار می‌تواند نشانه خرابی یا ضعف عملکرد سلف باشد:
افزایش دمای غیرعادی در نزدیکی سلف
ایجاد نویز یا نوسان در ولتاژ خروجی
قطع کامل جریان یا روشن نشدن دستگاه
صدای سوت یا نویز فرکانس بالا (به‌ویژه در منابع تغذیه سوئیچینگ)
تغییر مقدار جریان مصرفی مدار
تغییر رنگ یا سوختگی روی بدنه سلف
📌 توجه: برخی خرابی‌ها فقط در شرایط بار واقعی دیده می‌شوند؛ بنابراین تست در حالت بی‌باری کافی نیست.
روش‌های تست سلف
1. تست ظاهری سلف
اولین قدم در تشخیص خرابی سلف، بررسی ظاهری آن است. در این مرحله موارد زیر را چک کنید:
ترک‌خوردگی یا تغییر رنگ بدنه
بوی سوختگی یا داغ شدن بیش از حد
جدا شدن پایه‌ها یا شکستگی لحیم
باز شدن یا سیاه شدن سیم‌پیچ
2. تست سلف با مولتی‌متر دیجیتال

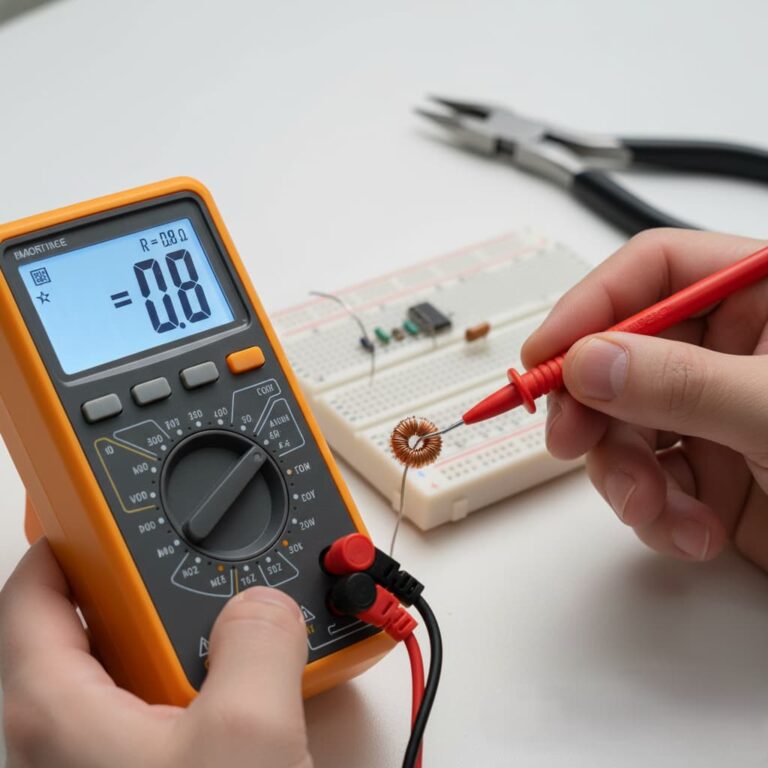

یکی از ساده‌ترین روش‌ها برای تست سلف استفاده از مولتی‌متر در حالت اهم‌متر (Ω) است.
مراحل انجام تست:
برق دستگاه را قطع کرده و سلف را از مدار جدا کنید.
مولتی‌متر را روی حالت مقاومت (Ohm) تنظیم کنید.
پراب‌های مولتی‌متر را به دو سر سلف وصل کنید.
مقدار مقاومت را بخوانید.
تفسیر نتایج:
مقدار نزدیک به صفر اهم: سلف سالم است (مقاومت سیم مسی خیلی کم است).
مقاومت بی‌نهایت (OL): سیم‌پیچ قطع شده و سلف خراب است.
مقاومت بالا: احتمالاً سیم‌پیچ نیم‌سوز یا خراب شده است.
3. تست پیوستگی (Continuity) سلف
برای تست سریع‌تر می‌توانید از حالت بیزر (بوق) مولتی‌متر استفاده کنید.
اگر صدای بوق شنیده شود، سیم‌پیچ سالم است.
اگر صدایی نبود، سیم‌پیچ قطع شده و سلف خراب است.
4. تست القایی سلف با LCR متر

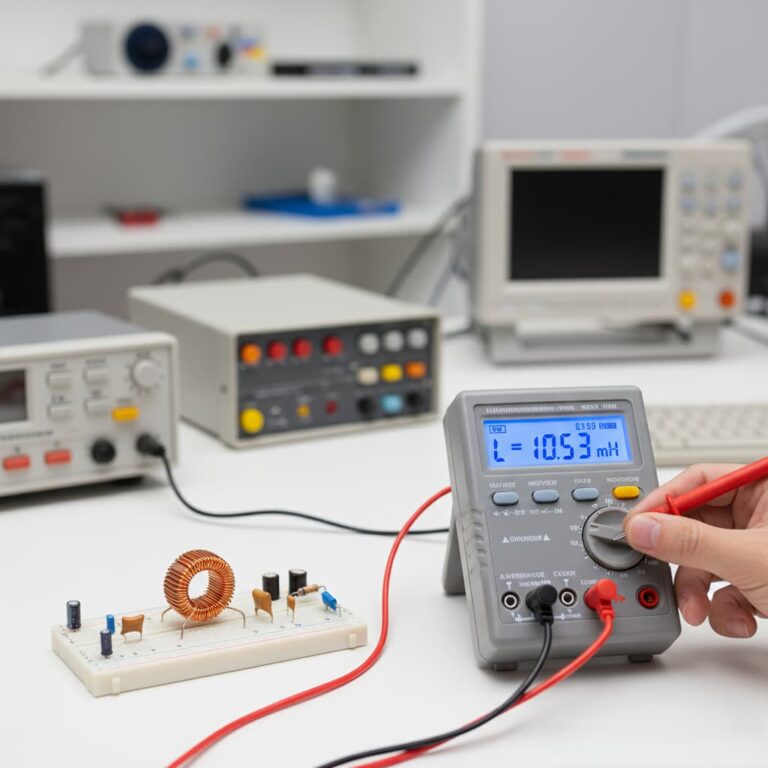

LCR متر مقدار واقعی اندوکتانس (L) را اندازه‌گیری می‌کند و دقیق‌ترین روش تست سلف است.
مراحل:
سلف را از مدار جدا کنید.
پراب‌های LCR متر را به دو پایه سلف وصل کنید.
مقدار L را بخوانید و با مقدار نامی مقایسه کنید.
اگر مقدار به طور قابل‌توجهی کمتر از مقدار نامی باشد، سلف آسیب دیده است.
5. تست عملکرد سلف در مدار
در برخی موارد سلف ظاهراً سالم است اما در شرایط کاری واقعی عملکرد درستی ندارد. برای بررسی این حالت:
با اسیلو‌اسکوپ شکل موج قبل و بعد از سلف را بررسی کنید.
در صورت وجود اعوجاج، افت دامنه یا تغییر شکل موج، سلف احتمالاً معیوب است.
جریان عبوری از سلف را با مقدار طراحی شده مقایسه کنید.
مقایسه روش‌های تست سلف
| روش تست | دقت | تجهیزات لازم | مناسب برای | نتیجه |
|---|---|---|---|---|
| بررسی ظاهری | کم | بدون ابزار | بررسی اولیه | تشخیص سوختگی یا تغییر رنگ |
| اهم‌متر | متوسط | مولتی‌متر | بیشتر سلف‌ها | قطع بودن یا سلامت سیم‌پیچ |
| بیزر | متوسط | مولتی‌متر | تست سریع | قطع بودن سیم‌پیچ |
| LCR متر | بالا | LCR متر | تست دقیق | اندازه‌گیری مقدار واقعی L |
| تست در مدار | بالا | اسیلو‌اسکوپ | کاربرد صنعتی | تشخیص خرابی عملکردی |
نکات مهم در تست سلف
همیشه سلف را از مدار جدا کنید تا تست دقیق انجام شود.
در مدارهای سوئیچینگ، مقدار اندوکتانس بسیار مهم است؛ سلف معیوب باعث خرابی سایر قطعات می‌شود.
در سلف‌های توان بالا، مقاومت اهمی خیلی کم است؛ پس همیشه از مقایسه با مقدار نامی استفاده کنید.
در سلف‌های SMD تست ظاهری اهمیت زیادی دارد چون سوختگی اغلب با چشم دیده می‌شود.
برای تست دقیق در پروژه‌های صنعتی حتماً از LCR متر استفاده کنید.

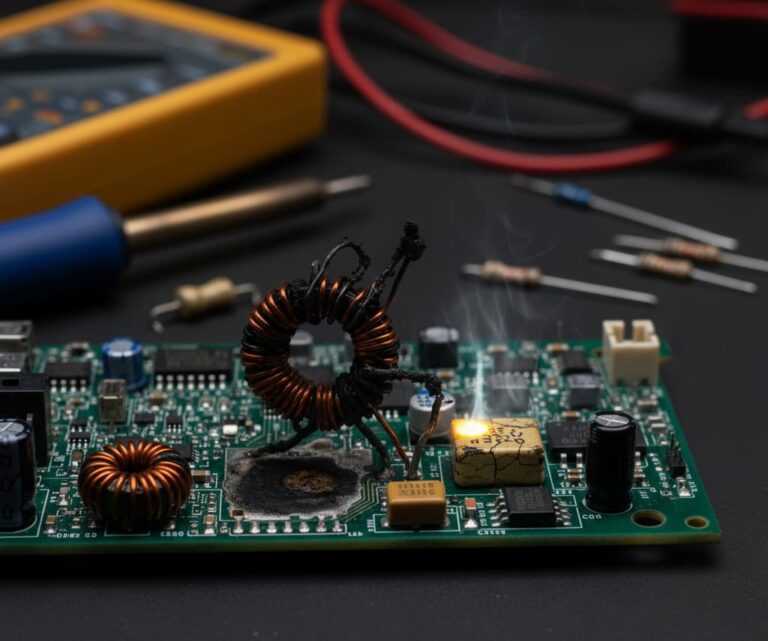

علل اصلی خرابی سلف
عبور جریان بیش از حد طراحی‌شده
حرارت بالا و تهویه نامناسب
نوسانات شدید ولتاژ و جریان هجومی
ضربه مکانیکی و لرزش زیاد
کیفیت پایین سیم‌پیچ یا هسته
عمر بالا و فرسودگی عایق
نحوه انتخاب سلف مناسب جایگزین
در صورت خرابی سلف، انتخاب قطعه جایگزین باید با دقت انجام شود. پارامترهای زیر اهمیت ویژه دارند:
| پارامتر | توضیح |
|---|---|
| اندوکتانس (L) | باید برابر یا نزدیک به مقدار نامی باشد |
| جریان مجاز | باید برابر یا بیشتر از سلف اصلی باشد |
| مقاومت اهمی | تا حد امکان نزدیک باشد |
| نوع هسته | در مدارهای قدرت بسیار مهم است |
| فرکانس کاری | هماهنگ با طراحی مدار |
📌 نکته: استفاده از سلف با مشخصات نادرست می‌تواند عملکرد مدار را مختل کند یا باعث خرابی سایر قطعات شود.
سؤالات متداول
1. آیا می‌توان سلف را بدون جدا کردن از مدار تست کرد؟
در برخی موارد بله، اما برای دقت بالا بهتر است سلف را از مدار جدا کنید تا تأثیر سایر قطعات حذف شود.
2. اگر مولتی‌متر مقدار ۰ اهم را نشان دهد، آیا سلف سالم است؟
برای بیشتر سلف‌های معمولی بله. اما در سلف‌های خاص باید با مقدار طراحی مقایسه شود.
3. بهترین روش تست سلف کدام است؟
اگر دقت بالا مدنظر است، استفاده از LCR متر بهترین روش است.
4. سلف نیم‌سوز چه علائمی دارد؟
افزایش مقاومت اهمی، گرم شدن بیش از حد و افت ولتاژ از علائم سلف نیم‌سوز هستند.
5. آیا سلف خراب قابل تعمیر است؟
در اغلب موارد خیر، سلف خراب باید تعویض شود. تنها در سلف‌های بزرگ صنعتی امکان سیم‌پیچی مجدد وجود دارد.
جمع‌بندی و توصیه نهایی برای تست سلف
تشخیص خرابی سلف و تست آن یکی از مهارت‌های مهم در تعمیرات و طراحی مدارهای الکترونیکی است. با بررسی ظاهری، تست اهم‌متر، بیزر، LCR متر و در نهایت بررسی عملکرد در مدار می‌توان به‌طور دقیق وضعیت سلف را مشخص کرد.
✅ استفاده از ابزار مناسب، مقایسه با مقادیر نامی و توجه به علائم ظاهری از مهم‌ترین اصول در تست سلف هستند. در صورت خرابی سلف، تعویض آن با قطعه‌ای با مشخصات دقیق ضروری است تا از آسیب به مدار جلوگیری شود.
