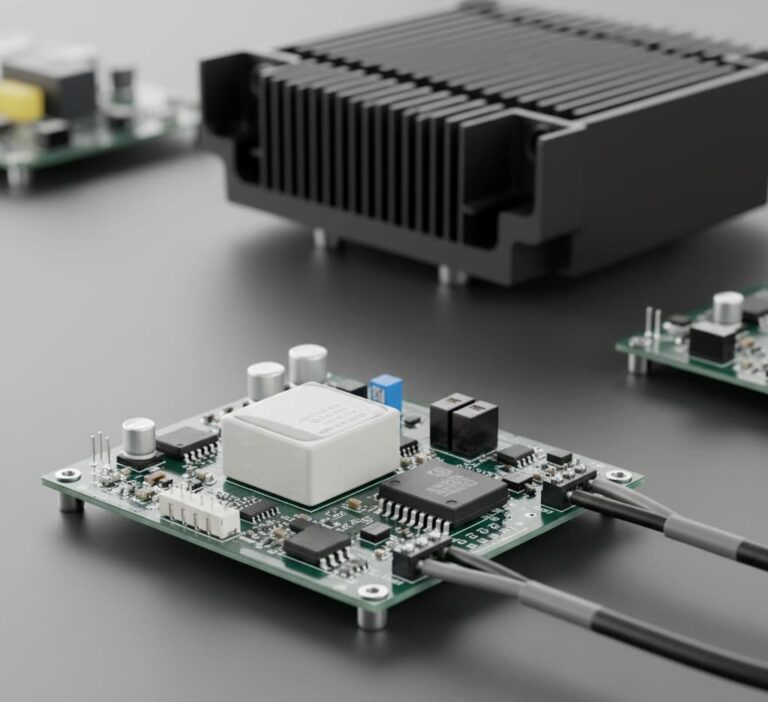

درایور IGBT چیست؟ آموزش طراحی، انتخاب مدار و نکات کلیدی در راه‌اندازی
زمان مطالعه: در حال محاسبه...
فهرست مطالب
مقدمه
IGBT یا Insulated Gate Bipolar Transistor یکی از کلیدی‌ترین قطعات در مدارهای قدرت است که ترکیبی از مزایای MOSFET و BJT ارائه می‌دهد. این قطعه به دلیل توانایی سوئیچینگ سریع و تحمل ولتاژ و جریان بالا در اینورترها، منابع تغذیه سوئیچینگ، کنترل موتور و UPS کاربرد گسترده‌ای دارد. اما برای عملکرد صحیح و ایمن، وجود یک درایور مناسب برای IGBT ضروری است.
درایور IGBT مسئول تأمین ولتاژ و جریان مناسب برای گیت، کنترل زمان روشن و خاموش شدن، و حفاظت در برابر خطاهای ولتاژ و جریان است. بدون درایور صحیح، مشکلاتی مانند overshoot، ringing، افزایش تلفات و حتی سوختن IGBT ممکن است رخ دهد.
این مقاله به بررسی اصول طراحی، انواع مدارها، نکات عملی و مثال‌های کاربردی درایور IGBT می‌پردازد و راهنمایی جامعی برای مهندسان و طراحان مدار فراهم می‌کند.
اهمیت درایور در عملکرد صحیح IGBT
چرا درایور مستقل ضروری است؟
گیت IGBT بسیار حساس است و نیاز به ولتاژ کنترل مشخص دارد. برای مثال، روشن شدن کامل IGBT نیازمند ۱۵ ولت مثبت و خاموش شدن کامل ممکن است به ۰ یا حتی منفی ۵ ولت نیاز داشته باشد. جریان گیت نیز باید به اندازه کافی بالا باشد تا IGBT سریع سوئیچ شود و تلفات سوئیچینگ کاهش یابد.
مشکلات در نبود درایور مناسب
عدم استفاده از درایور یا انتخاب نادرست آن می‌تواند منجر به:
Overshoot و ringing در ولتاژ کلکتور-امیتر
ایجاد EMI و نویز در مدار
سوختن گیت یا افزایش دمای IGBT
کاهش بازده مدارهای قدرت
الزامات اصلی در طراحی درایور IGBT
ولتاژ و جریان گیت
درایور باید ولتاژ و جریان مناسب برای گیت IGBT را تأمین کند. برای مثال، IGBTهایی با توان متوسط معمولاً به ولتاژ گیت +15V و جریان گیت پیک ۱ تا ۵ آمپر نیاز دارند. انتخاب مناسب جریان گیت باعث کاهش زمان روشن و خاموش شدن (Switching Time) و بهبود عملکرد مدار می‌شود.
زمان روشن و خاموش
سرعت سوئیچینگ IGBT مستقیماً به مقدار جریان گیت و ظرفیت گیت (Qg) بستگی دارد. افزایش جریان گیت می‌تواند زمان روشن و خاموش را کاهش دهد، اما جریان بیش از حد ممکن است به آی‌سی درایور آسیب برساند.
حفاظت در برابر dv/dt و di/dt
سوئیچینگ سریع IGBT باعث ایجاد پدیده‌های ناخواسته مانند dv/dt turn-on می‌شود. برای کنترل این اثر، استفاده از Snubber RC یا شبکه‌های محدودکننده dv/dt ضروری است. همچنین رعایت زاویه مرده (Dead-time) بین گیت‌های High-side و Low-side از ایجاد اتصال کوتاه جلوگیری می‌کند.

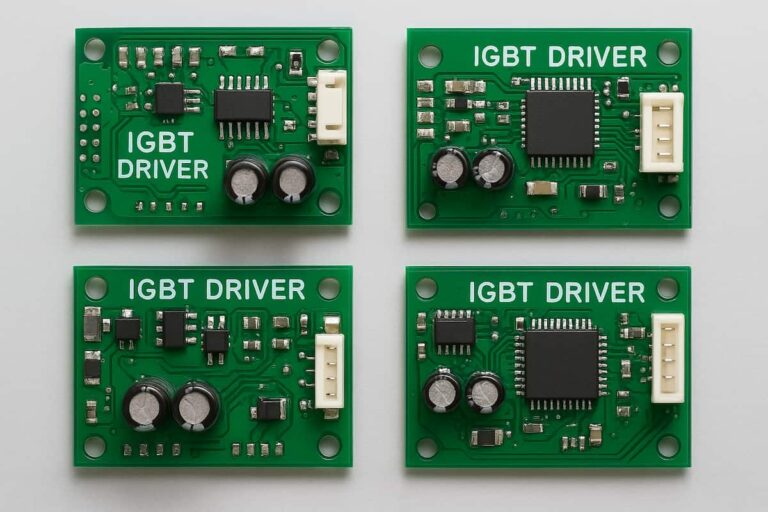

انواع درایور IGBT
درایور مبتنی بر مدار منفعل (Passive Driver)
این درایورها شامل مقاومت گیت و دیود مسیر برگشت هستند. مزایا: سادگی و هزینه پایین. معایب: کنترل جریان گیت محدود و سرعت سوئیچینگ پایین.
درایور IC با اپتوکوپلر (Optocoupler + Gate Driver IC)
استفاده از آی‌سی‌هایی مانند HCPL-3120 و IR2110 امکان ایزولاسیون سیگنال کنترل از بخش قدرت را فراهم می‌کند. اپتوکوپلر سیگنال را به طور ایمن منتقل کرده و جریان لازم برای گیت را فراهم می‌کند.
درایور ایزوله با ترانسفورماتور یا نوری
برای ولتاژهای بالا یا سیستم‌های صنعتی، درایورهای ایزوله اهمیت زیادی دارند. مزایای آن‌ها شامل:
ایمنی کامل بین بخش قدرت و کنترل
کاهش نویز و EMI
امکان استفاده در مدارات High-side
معایب: تاخیر ایزولاسیون، محدودیت جریان و هزینه بالاتر.
طراحی مدار درایور IGBT
اجزای پایه مدار
مقاومت گیت: محدودکننده جریان اولیه و کنترل سرعت سوئیچینگ
دیود مسیر برگشت: جلوگیری از جریان معکوس به آی‌سی
خازن دی‌کوپلینگ: کاهش نویز و تثبیت ولتاژ تغذیه
فناوری‌های پیشرفته
Bootstrap: برای درایور High-side در Half-bridge یا Full-bridge
Totem-Pole: افزایش جریان گیت و بهبود سرعت سوئیچینگ

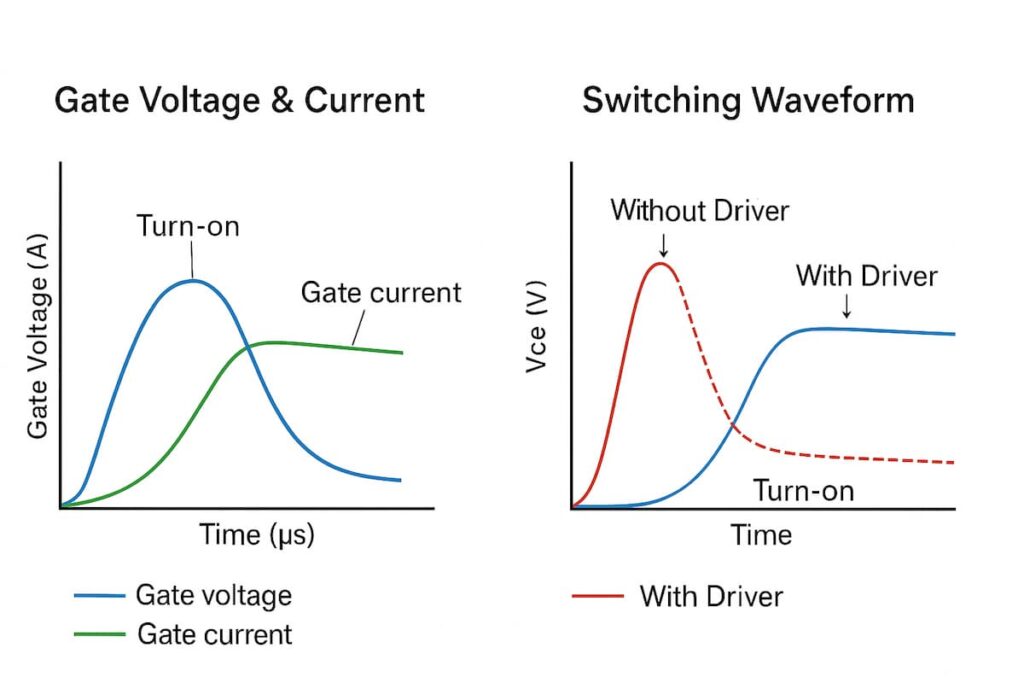

شکل موج نمونه خروجی درایور و نحوه تأثیر جریان گیت بر زمان روشن/خاموش
نکات محافظتی
مدار Snubber برای حذف ولتاژهای لحظه‌ای
ایجاد Dead-time بین سوئیچ‌های High-side و Low-side
محدودسازی جریان گیت (Gate Current Limiting) برای محافظت آی‌سی
انتخاب قطعات و طراحی عملی
پارامترهای کلیدی در انتخاب درایور
جریان پیک گیت (Peak Gate Current)
ولتاژ گیت و محدوده کنترل
تحمل dv/dt و di/dt
زمان روشن و خاموش
تحلیل مثال دیتاشیت
مثلاً Infineon IKW40N120H3 با Qg = 170 nC. با محاسبه جریان لازم برای سوئیچینگ سریع، می‌توان آی‌سی درایور مناسب انتخاب کرد.
ارائه مدار نمونه درایور
Half-bridge با IR2110
توضیح عملکرد هر بخش: High-side, Low-side, bootstrap
تحلیل پاسخ زمانی، overshoot و ringing
نکات عملی برای کاهش نویز و افزایش پایداری
مشکلات رایج و راه‌حل‌ها
| مشکل | راه‌حل |
|---|---|
| Overshoot | استفاده از Snubber RC |
| Ringing | افزایش مقاومت گیت |
| حرارت زیاد | بررسی زمان روشن/خاموش، جریان گیت |
| تأخیر ایزولاسیون | انتخاب اپتوکوپلر مناسب |
نکات عملی طراحی و تست
تست مدار بدون IGBT واقعی (Dummy Load)
بررسی نویز گیت با اسیلوسکوپ
مسیر زمین و چیدمان PCB بهینه
خازن‌های Decoupling نزدیک تغذیه
سؤالات متداول
1. چگونه مدار درایور IGBT طراحی کنیم؟
انتخاب جریان و ولتاژ مناسب گیت، ایجاد dead-time، و افزودن Snubber RC ضروری است.
2. بهترین آی‌سی درایور IGBT کدام است؟
IR2110، HCPL-3120 و 1ED020I12-F2 از پرکاربردترین‌ها هستند.
3. تفاوت درایور IGBT و MOSFET چیست؟
جریان گیت، ولتاژ کاری و زمان سوئیچینگ متفاوت است.
4. آیا می‌توان از درایور اپتوکوپلری برای IGBT استفاده کرد؟
بله، مخصوصاً برای ایزولاسیون و ولتاژهای بالا مناسب است.
5. چطور overshoot گیت IGBT را کاهش دهیم؟
با استفاده از Snubber RC و تنظیم مقاومت گیت، overshoot کاهش می‌یابد.
جمع‌بندی
انتخاب درایور IGBT مناسب برای عملکرد صحیح، ایمنی و افزایش عمر IGBT در مدارهای قدرت ضروری است. درایور باید ولتاژ و جریان گیت مناسب را تأمین کند، زمان روشن و خاموش شدن را کنترل کرده و از پدیده‌های ناخواسته مانند overshoot، ringing و dv/dt turn-on جلوگیری کند.
پارامترهای کلیدی در طراحی شامل:
ولتاژ و جریان گیت
زمان روشن و خاموش
محافظت dv/dt و زاویه مرده
ایزولاسیون مناسب
تطابق با دیتاشیت IGBT
استفاده از مدارها و آی‌سی‌های استاندارد مانند IR2110، HCPL-3120 و مدارهای bootstrap و totem-pole باعث افزایش بازده و کاهش ریسک آسیب می‌شود. رعایت چیدمان PCB، خازن‌های Decoupling و تست با Dummy Load نیز عملکرد پایدار و ایمن مدار را تضمین می‌کند.
