مقدمه

در دنیای الکترونیک، شناخت دقیق اجزای مدار اهمیت بسیار زیادی دارد. دو قطعه‌ای که معمولاً باعث سردرگمی مهندسین و تکنسین‌ها می‌شوند، سلف (Inductor) و ترانسفورماتور (Transformer) هستند. هر دو از میدان مغناطیسی برای عملکرد خود استفاده می‌کنند و در بسیاری از کاربردها ممکن است جایگزین یکدیگر به نظر برسند، اما تفاوت‌های کلیدی و کاربردهای ویژه‌ای دارند که نادیده گرفتن آن‌ها می‌تواند باعث طراحی اشتباه یا خرابی مدار شود.

در این مقاله، به صورت علمی و کاربردی به بررسی سلف و ترانس، شباهت‌ها و تفاوت‌های آن‌ها، نحوه انتخاب صحیح برای مدارهای مختلف و روش‌های تست و نگهداری آن‌ها می‌پردازیم.

سلف چیست؟

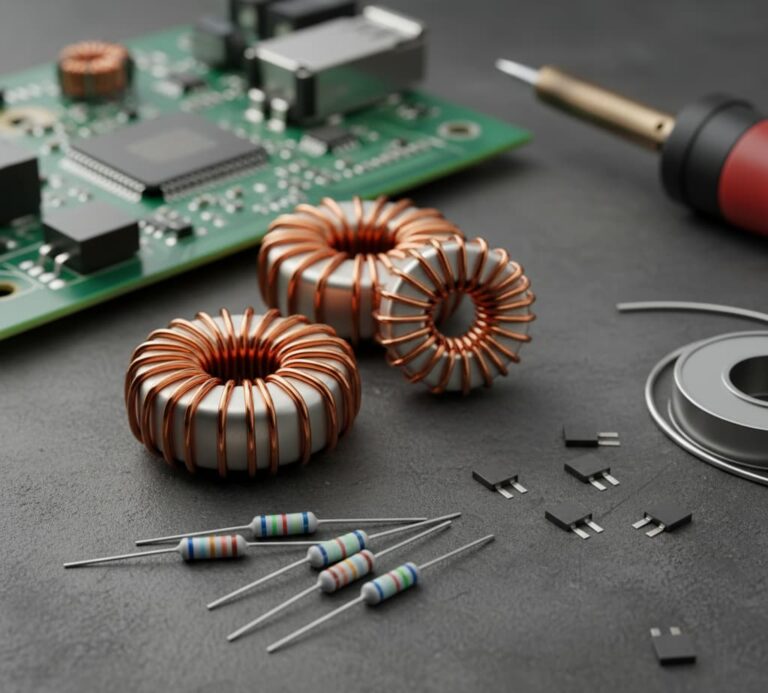

سلف (Inductor) مسی هسته حلقوی، قطعه الکترونیکی مدارهای فیلتر و ذخیره انرژی

سلف یا Inductor یک قطعه الکترونیکی است که میدان مغناطیسی ایجاد می‌کند و جریان متغیر را در خود ذخیره می‌کند. این قطعه معمولاً از سیم پیچ‌های مسی تشکیل شده که به دور هسته‌ای از جنس هوا، آهن یا ferrite پیچیده شده‌اند.

ویژگی‌های کلیدی سلف:

  • مقاومت جریان مستقیم بسیار کم دارد.

  • در مقابل تغییرات سریع جریان، القای ولتاژ مخالف ایجاد می‌کند.

  • توانایی ذخیره انرژی در میدان مغناطیسی دارد.

ترانس چیست؟

ترانسفورماتور یا Transformer یک قطعه الکترونیکی است که ولتاژ و جریان AC را بین دو مدار از طریق القای مغناطیسی منتقل می‌کند. ترانس از دو یا چند سیم‌پیچ (Primary و Secondary) تشکیل شده که به یک هسته مغناطیسی مشترک متصل هستند.

ویژگی‌های کلیدی ترانس:

  • می‌تواند ولتاژ را افزایش یا کاهش دهد (Step-up / Step-down).

  • توان AC را از یک مدار به مدار دیگر منتقل می‌کند بدون اتصال مستقیم الکتریکی.

  • کاربرد گسترده در منابع تغذیه، مدارهای ایزوله و انتقال انرژی.

شباهت‌های سلف و ترانس

سلف و ترانس از نظر عملکرد و ساختار شباهت‌هایی دارند که باعث می‌شود گاهی تشخیص آن‌ها برای تازه‌کارها دشوار باشد:

ویژگیسلفترانسشباهت
استفاده از میدان مغناطیسی✔✔هر دو بر اساس القای مغناطیسی عمل می‌کنند
سیم‌پیچ مسی✔✔سیم‌پیچ اصلی عملکرد مغناطیسی را ایجاد می‌کند
هسته مغناطیسی (اختیاری)✔✔هسته شدت میدان را افزایش می‌دهد
ذخیره انرژی✔❌هر دو انرژی را در میدان مغناطیسی نگه می‌دارند، ولی ترانس برای انتقال طراحی شده
محدودیت جریان AC✔✔هر دو به فرکانس و جریان حساس هستند

همان‌طور که جدول نشان می‌دهد، اصل مغناطیس مشترک است اما عملکرد و هدف متفاوت است.

تفاوت‌های سلف و ترانس

تفاوت‌های اصلی سلف و ترانس به شرح زیر است:

عملکرد:

  • سلف: ذخیره انرژی و ایجاد مقاومت القایی در برابر تغییر جریان.

  • ترانس: انتقال انرژی AC از یک مدار به مدار دیگر و تغییر سطح ولتاژ.

ساختار:

  • سلف: معمولاً یک سیم‌پیچ منفرد و هسته هوا یا آهن.

  • ترانس: دو یا چند سیم‌پیچ روی یک هسته مشترک برای القای ولتاژ.

کاربرد:

  • سلف: فیلترهای نویز، مدارهای انرژی DC-DC، ذخیره انرژی موقت.

  • ترانس: تغذیه AC، ایزولاسیون مدار، تغییر سطح ولتاژ.

نوع انرژی:

  • سلف: بیشتر انرژی را به صورت میدان مغناطیسی ذخیره می‌کند و در مدار به صورت بازگشتی آزاد می‌شود.

  • ترانس: انرژی را بین دو مدار منتقل می‌کند و قابلیت ذخیره‌سازی طولانی مدت ندارد.

اتصال مدار:

  • سلف: معمولاً به صورت سری یا موازی در مدار قرار می‌گیرد.

  • ترانس: ورودی و خروجی از طریق القای مغناطیسی ارتباط دارند و ارتباط مستقیم الکتریکی ندارند.

نحوه انتخاب سلف یا ترانس مناسب

انتخاب صحیح سلف یا ترانس بستگی به نوع مدار و کاربرد نهایی دارد:

نکات انتخاب سلف:

  1. مقدار القا (Inductance): بسته به فرکانس و جریان مورد نیاز.

  2. جریان نامی: باید جریان عملیاتی مدار را تحمل کند.

  3. هسته: برای کاهش تلفات، هسته مناسب انتخاب شود.

  4. نویز و فرکانس کاری: در فیلترها و مدارهای RF اهمیت دارد.

نکات انتخاب ترانس:

  1. ولتاژ ورودی و خروجی: تعیین‌کننده تعداد دور سیم‌پیچ‌ها.

  2. توان نامی: باید توان مصرفی مدار را تأمین کند.

  3. ایزولاسیون: برای ایمنی و محافظت از مدار مهم است.

  4. فرکانس کاری: ترانس فرکانس بالا با هسته ferrite و ترانس فرکانس پایین با هسته آهن نرم ساخته می‌شود.

روش‌های تست سلف و ترانس

تست سلف:

  • چک مقاومت DC: مقاومت بسیار کم برای سیم‌پیچ سالم.

  • اندازه‌گیری القا: با LCR متر مقدار القا مشخص می‌شود.

  • بررسی اتصال کوتاه: بررسی القای ناخواسته بین پیچ‌ها.

تست ترانس:

  • اندازه‌گیری مقاومت سیم‌پیچ: هر سیم‌پیچ باید مقاومت مناسب داشته باشد.

  • تست ولتاژ AC: ورودی AC داده و خروجی با ولتاژ مناسب اندازه‌گیری می‌شود.

  • ایزولاسیون: بررسی فاصله بین سیم‌پیچ‌ها و هسته برای ایمنی.

کاربردهای عملی

کاربرد سلف:

  1. فیلترهای EMI/RFI

  2. مدارهای DC-DC و SMPS

  3. ذخیره انرژی موقت در منابع تغذیه

کاربرد ترانس:

  1. منابع تغذیه AC به AC یا AC به DC

  2. ایزولاسیون مدارهای قدرت

  3. تقویت یا کاهش ولتاژ در مدارهای صنعتی

نکات مهم خرید و نگهداری

  • سلف: از جریان و فرکانس نامی مناسب استفاده کنید، هسته را از ضربه و حرارت محافظت کنید.

  • ترانس: ایزولاسیون و توان نامی اهمیت دارد، ترانس فرکانس بالا حساس به دمای زیاد است.

  • کیفیت ساخت: برای هر دو، سیم‌پیچ با کیفیت و هسته استاندارد، طول عمر و عملکرد بهتر را تضمین می‌کند.

سوالات متداول

1. سلف و ترانس چه تفاوتی دارند؟

سلف انرژی را ذخیره می‌کند، ترانس انرژی را منتقل و ولتاژ را تغییر می‌دهد.

2. آیا می‌توانند جایگزین هم شوند؟

خیر، عملکرد و کاربرد آن‌ها متفاوت است.

3. کاربرد اصلی سلف چیست؟

فیلتر نویز، مدار DC-DC و ذخیره انرژی موقت.

4. کاربرد اصلی ترانس چیست؟

تغذیه AC، ایزولاسیون مدار و تغییر ولتاژ.

5. چگونه می‌توان سلف و ترانس را تست کرد؟

سلف: مقاومت و القا؛ ترانس: مقاومت سیم‌پیچ و ولتاژ خروجی.

جمع‌بندی (نکات کلیدی برای مهندسین)

  • سلف و ترانس هر دو بر اساس القای مغناطیسی کار می‌کنند، اما هدف متفاوتی دارند.

  • سلف: ذخیره انرژی، فیلتر نویز، محدود کردن جریان تغییرپذیر.

  • ترانس: انتقال انرژی بین مدارها، تغییر ولتاژ، ایزولاسیون.

  • انتخاب صحیح: با توجه به فرکانس، جریان، ولتاژ و کاربرد مدار انجام شود.

  • تست و نگهداری: مقاومت، القا و ایزولاسیون را بررسی کنید تا عمر قطعات افزایش یابد.

با درک این تفاوت‌ها، مهندسین و تکنسین‌ها می‌توانند مدارهای بهینه‌تر و ایمن‌تر طراحی کنند و از بروز مشکلات ناشی از انتخاب اشتباه قطعات جلوگیری کنند.
