لودسل (Load Cell) چیست؟ عملکرد، انواع و کاربردها
زمان مطالعه: در حال محاسبه...
فهرست مطالب
مقدمه
لودسل یک حسگر الکترونیکی یا مبدل (Transducer) است که برای اندازه‌گیری نیرو و وزن استفاده می‌شود. این قطعه در واقع نیروی وارد شده را به یک سیگنال الکتریکی قابل اندازه‌گیری تبدیل می‌کند. در ترازوهای دیجیتال، سیستم‌های توزین صنعتی، خطوط تولید کارخانه‌ها و حتی پروژه‌های دانشگاهی، لودسل نقشی اساسی دارد. به زبان ساده، بدون لودسل، امکان اندازه‌گیری دقیق وزن و نیرو در بسیاری از صنایع وجود نداشت. این موضوع باعث شده لودسل یکی از پرکاربردترین حسگرها در دنیای مهندسی برق، مکانیک و صنایع باشد.
در این مقاله به صورت جامع و تخصصی به بررسی تعریف لودسل، تاریخچه، طرز کار، انواع، کاربردها، روش تست، نکات خرید و سؤالات متداول می‌پردازیم.
لودسل چیست؟

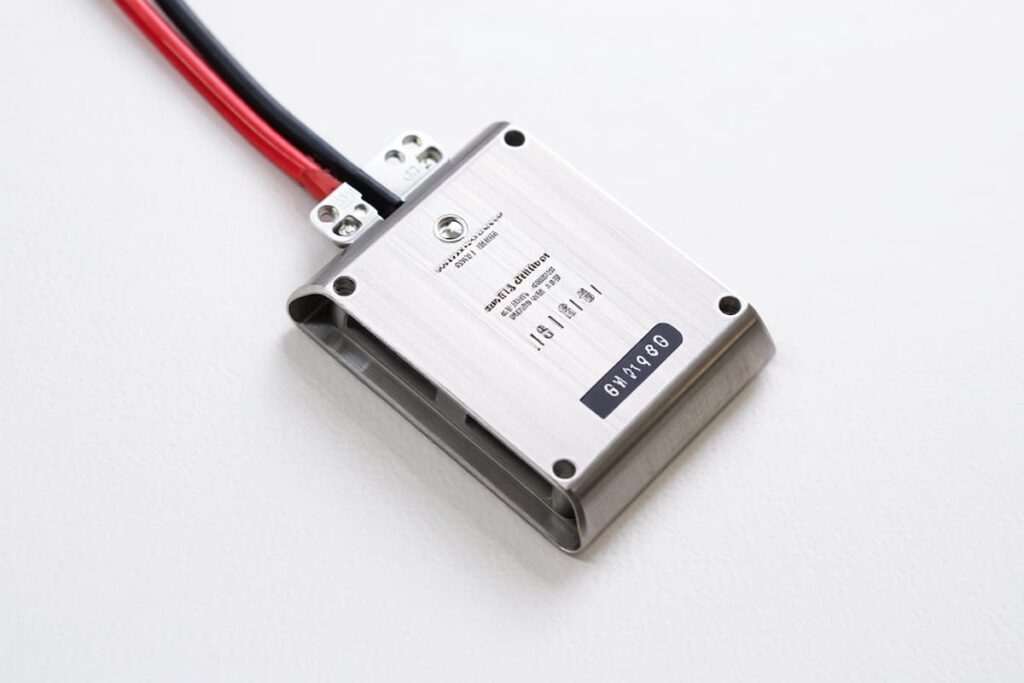

لودسل (Load Cell) یک مبدل نیروی مکانیکی به سیگنال الکتریکی است. در بیشتر مدل‌ها، لودسل از خاصیت کرنش‌سنج (Strain Gauge) استفاده می‌کند. زمانی که نیروی مکانیکی (وزن یا فشار) به لودسل وارد می‌شود، شکل فیزیکی آن تغییر کرده و این تغییرات توسط کرنش‌سنج به تغییر مقاومت الکتریکی تبدیل می‌شود. سپس این تغییر مقاومت توسط یک مدار پل ویتستون (Wheatstone Bridge) به ولتاژ خروجی کوچک (معمولاً میلی‌ولت) تبدیل می‌شود که متناسب با مقدار نیرو یا وزن است.
ویژگی‌های اصلی لودسل:
دقت بالا در اندازه‌گیری (در حد گرم یا حتی میلی‌گرم)
پایداری در شرایط محیطی مختلف
قابلیت کالیبراسیون برای افزایش دقت
استفاده در محیط‌های صنعتی با شوک مکانیکی و نویز الکتریکی
تاریخچه لودسل
اوایل قرن ۲۰: اندازه‌گیری وزن بیشتر با ترازوهای مکانیکی انجام می‌شد.
دهه ۱۹۴۰: اختراع کرنش‌سنج (Strain Gauge) تحولی بزرگ در اندازه‌گیری نیرو ایجاد کرد.
دهه ۱۹۶۰: لودسل‌های الکترونیکی بر پایه کرنش‌سنج وارد بازار شدند.
دهه ۱۹۸۰: لودسل‌ها در ترازوهای دیجیتال خانگی و صنعتی به‌کار گرفته شدند.
امروزه: با پیشرفت فناوری، لودسل‌ها بسیار کوچک‌تر، دقیق‌تر و هوشمندتر شده‌اند و حتی به سیستم‌های اینترنت اشیا (IoT) متصل می‌شوند.
طرز کار لودسل
طرز کار لودسل مبتنی بر اصل تبدیل تغییر شکل مکانیکی به تغییرات الکتریکی است:
اعمال نیرو یا وزن → جسم روی لودسل قرار می‌گیرد.
ایجاد تغییر شکل → بدنه لودسل اندکی تغییر شکل می‌دهد.
کرنش‌سنج → تغییر شکل باعث تغییر مقاومت الکتریکی کرنش‌سنج‌ها می‌شود.
مدار پل ویتستون → این تغییر مقاومت به یک تغییر ولتاژ تبدیل می‌شود.
مدار تقویت‌کننده → سیگنال بسیار کوچک تقویت شده و توسط سیستم کنترل یا نمایشگر خوانده می‌شود.
به همین دلیل لودسل‌ها بسیار دقیق و قابل اعتماد هستند و در صنایع حساس مثل پزشکی یا هوافضا نیز استفاده می‌شوند.
انواع لودسل
لودسل‌ها بر اساس ساختار و کاربرد به چند دسته تقسیم می‌شوند:
| نوع لودسل | ساختار | کاربرد اصلی | محدوده ظرفیت |
|---|---|---|---|
| لودسل کششی (Tension Load Cell) | اندازه‌گیری نیروهای کششی | تست مواد، ماشین‌آلات صنعتی | ۱ کیلوگرم تا چند تُن |
| لودسل فشاری (Compression Load Cell) | اندازه‌گیری نیروهای فشاری | ترازوهای صنعتی، ماشین‌آلات سنگین | ۱۰ کیلوگرم تا صدها تُن |
| لودسل خمشی (Bending Beam Load Cell) | بر اساس خم شدن تیر فلزی | ترازوهای فروشگاهی، دستگاه‌های بسته‌بندی | ۵ کیلوگرم تا چند صد کیلوگرم |
| لودسل برشی (Shear Beam Load Cell) | بر اساس نیروی برشی | سیستم‌های توزین سیلو و مخازن | ۲۰۰ کیلوگرم تا چند تُن |
| لودسل تک‌نقطه‌ای (Single Point Load Cell) | رایج در ترازوهای رومیزی | ترازوهای دیجیتال کوچک | ۱ کیلوگرم تا ۵۰۰ کیلوگرم |
| لودسل حلقه‌ای (Ring Load Cell) | شکل حلقه‌ای | ماشین‌آلات خاص، صنایع نفت | ۵۰ کیلوگرم تا چند تُن |
| لودسل هیدرولیکی | تبدیل فشار مایع به وزن | صنایع سنگین | ظرفیت بسیار بالا |
| لودسل پنوماتیکی | بر اساس فشار هوا | صنایع غذایی و دارویی | ظرفیت سبک تا متوسط |
کاربردهای لودسل
لودسل تقریباً در تمام حوزه‌های صنعتی و حتی زندگی روزمره حضور دارد:
صنعتی: توزین مخازن، سیلوها، خطوط تولید خودکار
پزشکی: تجهیزات پزشکی مانند صندلی‌های اندازه‌گیری وزن بیمار
بازرگانی: ترازوهای فروشگاهی و دیجیتال
تحقیقاتی: آزمایشگاه‌های مواد و تست مقاومت
خودروسازی: تست ایمنی قطعات و فشار وارده بر خودرو
کشاورزی: سیستم‌های توزین خوراک دام و محصولات
خانگی: ترازوهای دیجیتال آشپزخانه و خانگی
روش تست و کالیبراسیون لودسل
تست و کالیبراسیون لودسل اهمیت زیادی دارد، زیرا کوچک‌ترین خطا می‌تواند باعث اختلال در اندازه‌گیری شود.
بررسی ظاهری: عدم وجود ترک یا آسیب فیزیکی
تست اهمی: بررسی مقاومت خروجی کرنش‌سنج‌ها با مولتی‌متر
اعمال بار استاندارد: قرار دادن وزنه‌های استاندارد و مقایسه با خروجی
کالیبراسیون نرم‌افزاری: تنظیم پارامترها در سیستم دیجیتال
جبران دما: تست در شرایط دمایی مختلف
راهنمای خرید لودسل
در زمان خرید لودسل باید به نکات زیر توجه کرد:
ظرفیت لودسل: متناسب با بار مورد نظر (نه کمتر، نه خیلی بیشتر)
دقت مورد نیاز: برای ترازوهای صنعتی دقت کمتر کافی است اما در آزمایشگاه‌ها دقت بسیار بالا نیاز است.
شرایط محیطی: دما، رطوبت، لرزش و نویز محیط اهمیت دارد.
جنس بدنه: استیل ضدزنگ یا آلیاژ آلومینیوم برای مقاومت بیشتر
گواهی کالیبراسیون: مخصوص کاربردهای حساس و صنعتی
سؤالات متداول درباره لودسل
۱. لودسل چیست و چه کاری انجام می‌دهد؟
لودسل یک حسگر است که وزن یا نیرو را به سیگنال الکتریکی تبدیل می‌کند.
۲. دقت لودسل‌ها چقدر است؟
لودسل‌ها می‌توانند با دقتی تا ۰٫۰۱٪ ظرفیت اسمی کار کنند.
۳. طول عمر لودسل چقدر است؟
با استفاده درست و کالیبراسیون منظم، لودسل‌ها می‌توانند بیش از ۱۰ سال عمر کنند.
۴. تفاوت لودسل دیجیتال و آنالوگ چیست؟
لودسل‌های آنالوگ خروجی میلی ولتی دارند و نیاز به تقویت‌کننده دارند، در حالی که لودسل‌های دیجیتال مستقیماً سیگنال پردازش شده ارسال می‌کنند.
۵. آیا لودسل قابل تعمیر است؟
در بیشتر موارد، اگر کرنش‌سنج آسیب ببیند، لودسل باید تعویض شود.
جمع‌بندی: اهمیت لودسل در صنعت و زندگی روزمره
لودسل‌ها به عنوان حسگرهای دقیق نیرو و وزن، نقشی کلیدی در صنایع مختلف ایفا می‌کنند. از ترازوهای ساده خانگی گرفته تا سیستم‌های پیچیده توزین صنعتی، همه به لودسل وابسته هستند. آشنایی با تاریخچه، انواع، طرز کار و کاربردهای لودسل به تعمیرکاران، دانشجویان و شرکت‌ها کمک می‌کند بهترین انتخاب را داشته باشند.
اگر قصد خرید لودسل دارید، به ظرفیت، دقت، شرایط محیطی و گواهی کالیبراسیون توجه ویژه داشته باشید.
