ماژول ساعت دقیق (Real Time Clock) چیست و چه کاربردی در پروژه‌های الکترونیکی دارند؟
زمان مطالعه: در حال محاسبه...
فهرست مطالب
مقدمه
ماژول ساعت دقیق یا RTC (Real Time Clock) یکی از قطعات کلیدی در بسیاری از پروژه‌های الکترونیکی است. این ماژول وظیفه دارد تاریخ و ساعت را با دقت بالا حفظ کرده و حتی در صورت قطع برق یا ریست شدن سیستم، از طریق باتری بکاپ داخلی، مانع از دست رفتن اطلاعات زمانی شود. به همین دلیل، در کاربردهایی مانند دیتالاگرهای محیطی (برای ثبت دما و رطوبت همراه با تاریخ و ساعت دقیق) یا سیستم‌های هوشمند روشنایی (برای روشن شدن در ساعت ۷ صبح و خاموش شدن در ساعت ۱۰ شب) استفاده از تایمر داخلی میکروکنترلر کافی نیست و راه‌حل حرفه‌ای، بهره‌گیری از RTC است. این ماژول با مصرف بسیار کم انرژی و دقت بالا، امکان زمان‌بندی دقیق وظایف را در سیستم‌های هوشمند و حساس فراهم می‌کند.

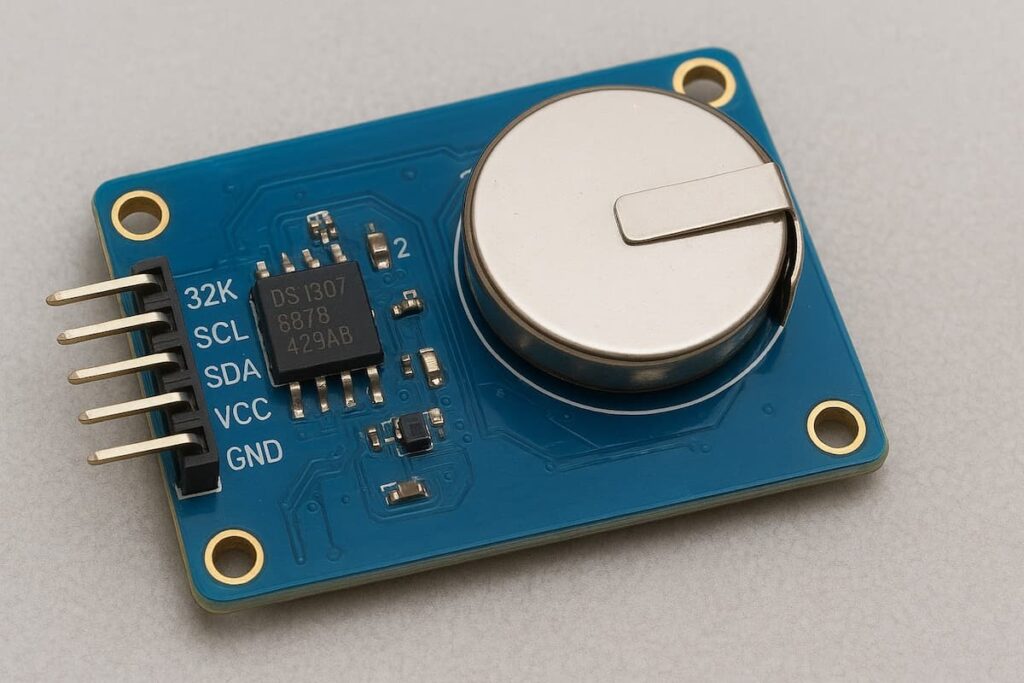

ماژول ساعت دقیق (RTC) چیست؟
RTC یک مدار مجتمع تخصصی است که وظیفه آن شمارش و نگهداری دقیق زمان واقعی (ساعت، دقیقه، ثانیه) و تاریخ (روز، ماه، سال) است. قلب این ماژول یک کریستال کوارتز با فرکانس ۳۲٫۷۶۸ کیلوهرتز است که با تقسیم فرکانس، یک سیگنال دقیق یک هرتز (یک پالس در ثانیه) ایجاد می‌کند. این پالس، شمارنده داخلی آی‌سی را تحریک کرده و باعث پیشروی زمان می‌شود.

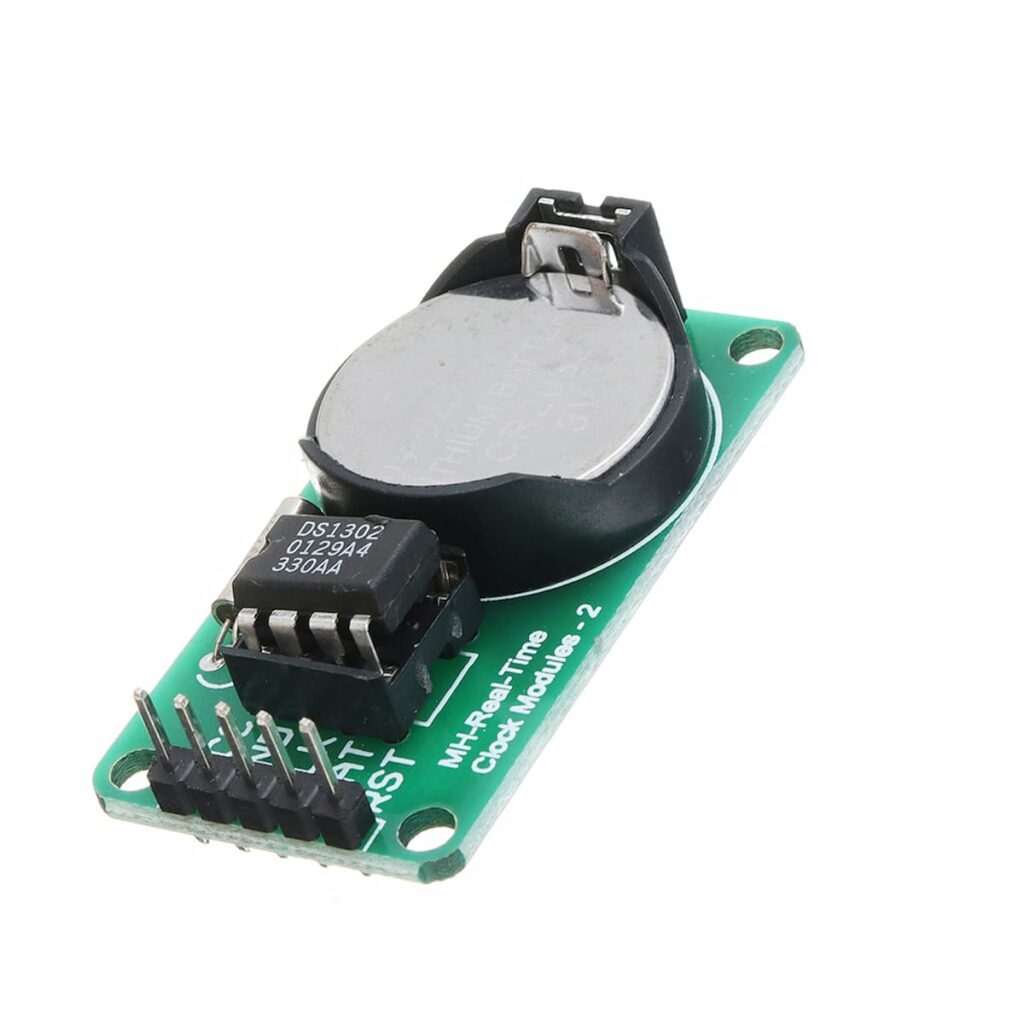

اجزای اصلی RTC
آی‌سی ساعت دقیق (مانند DS1307، DS3231)
کریستال کوارتز (۳۲٫۷۶۸ کیلوهرتز)
باتری بکاپ (معمولاً CR2032)
رابط ارتباطی (I2C یا SPI)
مدار تنظیم و تصحیح خطای دما (در مدل‌های پیشرفته)
عملکرد داخلی ماژول RTC
وقتی تغذیه اصلی سیستم برقرار است، آی‌سی RTC انرژی خود را از منبع اصلی می‌گیرد و به شمارش زمان ادامه می‌دهد. اگر برق قطع شود، بلافاصله به باتری بکاپ سوییچ می‌کند تا زمان بدون وقفه حفظ شود.
در مدل‌های پیشرفته مثل DS3231، مدار Temperature Compensated Crystal Oscillator (TCXO) وجود دارد که تغییرات فرکانس ناشی از دما را اصلاح کرده و دقت را به سطح ±2 دقیقه در سال می‌رساند.

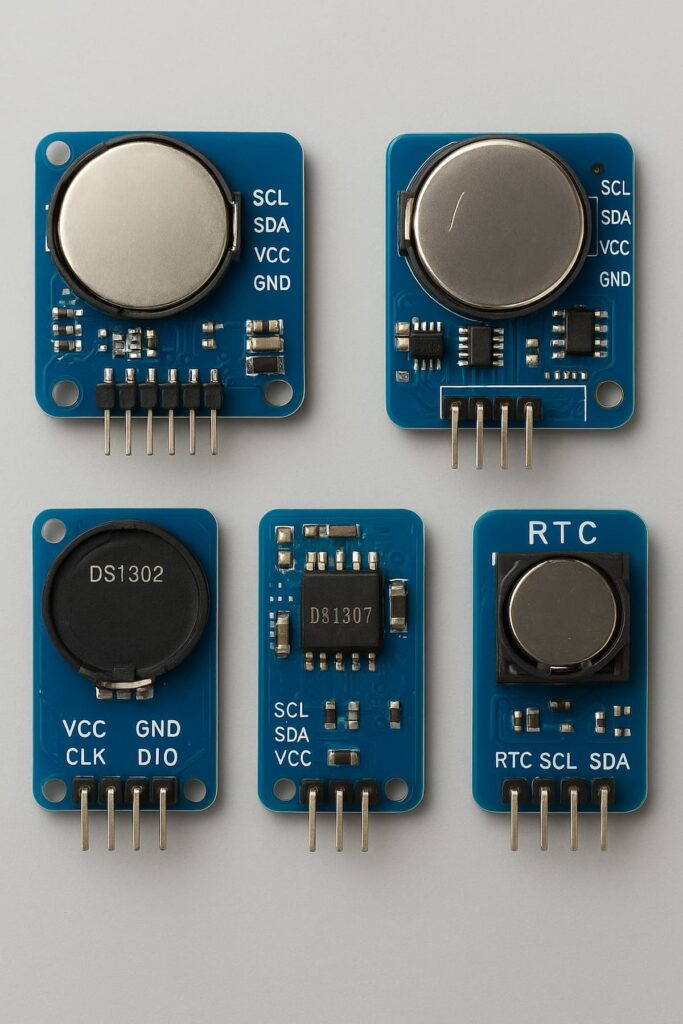

انواع ماژول‌های ساعت دقیق
| نوع ماژول | نمونه رایج | رابط ارتباطی | ویژگی برجسته | دقت زمانی | محدوده دما |
|---|---|---|---|---|---|
| RTC ساده | DS1307 | I2C | قیمت پایین، مناسب پروژه‌های غیرحساس | ±2 دقیقه در ماه | 0°C تا 70°C |
| RTC دقیق | DS3231 | I2C | جبران دمایی داخلی، پایداری بالا | ±2 دقیقه در سال | -40°C تا 85°C |
| RTC با حافظه داخلی | DS3232 | I2C | SRAM داخلی برای ذخیره داده | ±2 دقیقه در سال | -40°C تا 85°C |
| RTC کم‌مصرف | PCF8563 | I2C | مناسب تجهیزات باتری‌خور | ±5 دقیقه در سال | -40°C تا 85°C |
جدول مقایسه فنی ماژول‌های پرکاربرد RTC
| مدل | ولتاژ کاری | جریان مصرفی در حالت بکاپ | نوع باتری | دقت | امکانات جانبی |
|---|---|---|---|---|---|
| DS1307 | 5V | 500nA | CR2032 | متوسط | آلارم ساده |
| DS3231 | 3.3V/5V | 200nA | CR2032 | بسیار بالا | آلارم، جبران دمایی |
| DS3232 | 3.3V/5V | 200nA | CR2032 | بسیار بالا | حافظه SRAM |
| PCF8563 | 1V تا 5.5V | 150nA | CR2032 | بالا | تایمر داخلی |
نحوه انتخاب ماژول ساعت دقیق مناسب
در انتخاب RTC باید این معیارها را در نظر گرفت:
دقت زمانی: پروژه‌های صنعتی و پزشکی نیازمند مدل‌هایی با جبران دما هستند.
مصرف انرژی: برای گجت‌های باتری‌خور، مدل‌های کم‌مصرف مثل PCF8563 ایده‌آل‌اند.
رابط ارتباطی: بررسی کنید که میکروکنترلر شما I2C یا SPI را پشتیبانی کند.
شرایط محیطی: اگر دستگاه در فضای باز یا محیط صنعتی است، مدل با محدوده دمایی وسیع انتخاب کنید.
قیمت و در دسترس بودن: برخی مدل‌ها در بازار کمیاب یا گران‌تر هستند.
کاربردهای ماژول ساعت دقیق در پروژه‌های الکترونیکی
1. ساعت‌های دیجیتال
RTC زمان را حتی در نبود برق حفظ می‌کند و نمایشگر LED یا LCD فقط به عنوان رابط کاربری عمل می‌کند.
2. دیتالاگرها (Data Loggers)
ثبت داده‌ها (مثل دما، فشار، رطوبت) همراه با زمان دقیق برای تحلیل‌های بعدی.
3. سیستم‌های حضور و غیاب
ثبت ورود و خروج پرسنل با تاریخ و ساعت دقیق.
4. کنترل خودکار فرآیندها
در سیستم‌های کشاورزی هوشمند، روشن و خاموش کردن پمپ‌ها بر اساس ساعت مشخص.
5. تجهیزات پزشکی
ثبت زمان مصرف دارو یا وقایع حیاتی بیمار.
6. سیستم‌های امنیتی
فعال و غیرفعال شدن آلارم در زمان‌های خاص.
روش تست عملکرد RTC
اتصال و تنظیم زمان اولیه
قطع برق اصلی و بررسی حفظ زمان با باتری
مقایسه زمان ثبت‌شده با یک ساعت مرجع پس از چند روز
بررسی عملکرد آلارم یا تایمر (در مدل‌های پشتیبانی‌کننده)
نکات مهم هنگام خرید RTC
کیفیت و اصالت آی‌سی (مدل‌های تقلبی دقت بسیار کمتری دارند)
باتری بکاپ سالم و با تاریخ انقضا طولانی
وجود جبران دما برای کاربردهای حساس
سازگاری ولتاژ کاری با میکروکنترلر شما
نگهداری و افزایش عمر ماژول RTC
هر ۳ تا ۵ سال یک‌بار باتری بکاپ را تعویض کنید
در پروژه‌های صنعتی، ماژول را درون محفظه ضد رطوبت قرار دهید
از نوسان ولتاژ شدید جلوگیری کنید
ماژول را از میدان‌های مغناطیسی قوی دور نگه دارید
پرسش‌های متداول
۱. آیا RTC بدون باتری بکاپ کار می‌کند؟
بله، اما در صورت قطع برق، زمان و تاریخ پاک می‌شود.
۲. عمر باتری بکاپ چقدر است؟
معمولاً بین ۳ تا ۵ سال بسته به کیفیت باتری و شرایط محیطی.
۳. کدام مدل برای پروژه‌های دقیق‌تر مناسب است؟
مدل DS3231 با جبران دمای داخلی و دقت بالا بهترین گزینه است.
۴. آیا RTC روی رزبری‌پای قابل استفاده است؟
بله، با اتصال از طریق I2C و فعال‌سازی در تنظیمات سیستم‌عامل.
۵. آیا امکان تنظیم آلارم در RTC وجود دارد؟
بله، بسیاری از مدل‌ها مثل DS3231 و PCF8563 قابلیت آلارم داخلی دارند.
جمع‌بندی
ماژول‌های ساعت دقیق (RTC) یکی از اجزای حیاتی در سیستم‌هایی هستند که نیاز به مدیریت زمان دقیق دارند. از دیتالاگرهای محیطی تا سیستم‌های هوشمند صنعتی، این ماژول‌ها امکان عملکرد بدون خطا را حتی در قطع برق فراهم می‌کنند. انتخاب صحیح مدل مناسب بر اساس دقت، مصرف انرژی و امکانات جانبی، تأثیر مستقیم بر کیفیت و پایداری پروژه دارد. برای پروژه‌هایی با نیاز به دقت بالا، مدل‌هایی مانند DS3231 توصیه می‌شوند.
