ماژول SIM800L و آموزش راه‌اندازی آن: بررسی تخصصی و پروژه‌های GSM
زمان مطالعه: در حال محاسبه...
فهرست مطالب
مقدمه
ماژول SIM800L یکی از پرکاربردترین ماژول‌های GSM/GPRS در پروژه‌های الکترونیکی و اینترنت اشیا است. این ماژول کوچک و قدرتمند قابلیت برقراری تماس صوتی، ارسال و دریافت پیامک، و اتصال به اینترنت از طریق شبکه 2G را دارد. به دلیل قیمت مناسب، مصرف انرژی پایین و سازگاری با بردهای آردوینو، ESP32 و میکروکنترلرهای دیگر، انتخاب اول بسیاری از توسعه‌دهندگان پروژه‌های ارتباطی است.
در این مقاله به صورت تخصصی به بررسی ماژول SIM800L، نحوه راه‌اندازی، نکات فنی، نمونه پروژه‌ها و ترفندهای بهینه‌سازی آن می‌پردازیم.

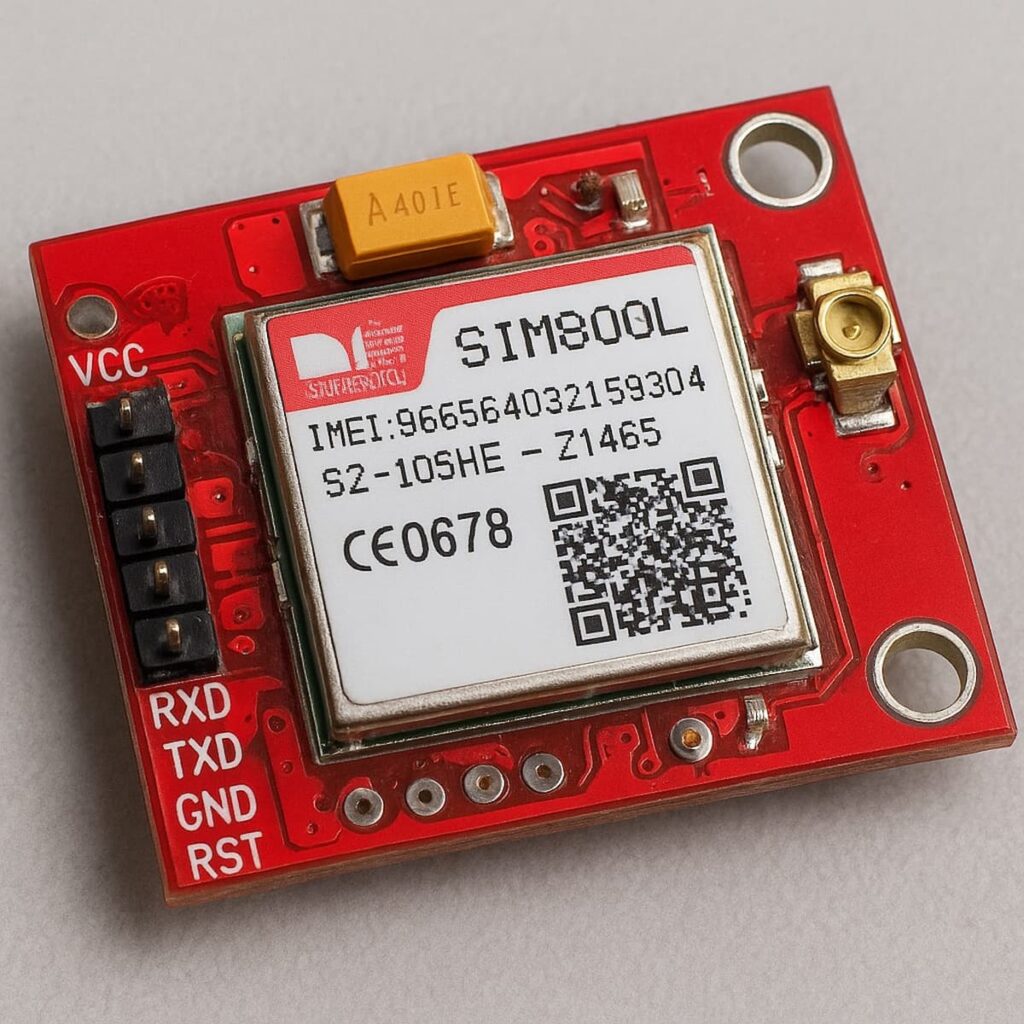

ماژول SIM800L
ماژول SIM800L یک ماژول ارتباطی GSM/GPRS Quad-Band است که در فرکانس‌های 850، 900، 1800 و 1900 مگاهرتز کار می‌کند. این ماژول توسط شرکت SIMCom تولید شده و از تراشه‌های پیشرفته‌ای بهره می‌برد که امکان برقراری ارتباطات صوتی، پیامکی و داده‌ای را در شبکه 2G فراهم می‌آورد.
ویژگی‌های کلیدی ماژول SIM800L عبارتند از:
پشتیبانی از تماس صوتی دوطرفه با کیفیت بالا
ارسال و دریافت پیامک متنی (SMS) و پیام چندرسانه‌ای (MMS)
قابلیت اتصال به اینترنت با استفاده از پروتکل GPRS
پشتیبانی از پروتکل‌های TCP/IP، HTTP، FTP برای ارسال و دریافت داده‌ها
پشتیبانی از دستورات استاندارد AT برای کنترل و مدیریت ماژول
مصرف انرژی پایین در حالت آماده به کار (کمتر از 1 میلی‌آمپر)
ولتاژ کاری در بازه 3.4 تا 4.4 ولت
ابعاد کوچک و وزن کم (حدود 25×23 میلی‌متر)
امکان اتصال آنتن خارجی برای بهبود کیفیت سیگنال
ماژول SIM800L از طریق رابط سریال UART به میکروکنترلر یا برد توسعه متصل می‌شود و از دستورات AT استاندارد پشتیبانی می‌کند، به طوری که می‌توان به کمک این دستورات، انواع عملکردهای ارتباطی را به سادگی کنترل و مدیریت کرد.
نحوه عملکرد و پروتکل ارتباطی ماژول SIM800L
ماژول SIM800L با قرار گرفتن یک سیم‌کارت فعال در آن، به شبکه مخابراتی GSM متصل می‌شود و امکان برقراری تماس، ارسال پیامک و دسترسی به اینترنت 2G را فراهم می‌کند. ارتباط ماژول با میکروکنترلر از طریق پروتکل UART (ارتباط سریال) انجام می‌شود. دستورات AT (Attention) که مجموعه‌ای از دستورات استاندارد هستند، رابط اصلی کاربر یا برنامه‌نویس برای کنترل ماژول محسوب می‌شوند.
در حالت معمول، پس از روشن شدن ماژول و شناسایی شبکه، می‌توان دستورات AT را به ترتیب ارسال و پاسخ‌های دریافتی را دریافت کرد. به عنوان مثال، دستور AT برای بررسی ارتباط ماژول با میکروکنترلر استفاده می‌شود و در پاسخ باید OK دریافت شود.
ماژول SIM800L با استفاده از GPRS داده‌ها را به شبکه‌های اینترنتی ارسال و دریافت می‌کند. با فعال‌سازی این امکان، می‌توان داده‌های سنسورها را به سرورهای ابری یا وب‌سایت‌ها منتقل کرد.
مراحل راه‌اندازی ماژول SIM800L با آردوینو
1. وسایل مورد نیاز
ماژول SIM800L
آردوینو UNO یا MEGA (پیشنهاد MEGA برای پروژه‌های سنگین)
منبع تغذیه 4V-2A پایدار
آنتن GSM
سیم‌کارت فعال (ترجیحاً بدون PIN)
ماژول مبدل سطح ولتاژ یا مقاومت تقسیم‌کننده برای پایه‌های TX/RX
2. اتصال سخت‌افزاری
| پایه SIM800L | اتصال به آردوینو | توضیحات |
|---|---|---|
| VCC | 4V منبع تغذیه | ولتاژ باید پایدار باشد |
| GND | GND | اتصال زمین مشترک |
| TX | پایه RX آردوینو (مثلاً D10) | نیاز به کاهش ولتاژ دارد |
| RX | پایه TX آردوینو (مثلاً D11) | حداکثر ولتاژ 2.8V |
| RST | اختیاری | ریست سخت‌افزاری ماژول |
نکته: تغذیه مستقیم از 5V آردوینو توصیه نمی‌شود، زیرا باعث آسیب به ماژول می‌شود.
نصب کتابخانه و کدنویسی
برای کار با SIM800L می‌توانید از کتابخانه‌های زیر استفاده کنید:
SoftwareSerial.hبرای ارتباط سریال نرمافزاریکتابخانههای TinyGSM برای پروژه‌های IoT و MQTT
پروژه‌های کاربردی با ماژول SIM800L
1. ارسال پیامک هشدار امنیتی
با استفاده از سنسورهای حرکتی (PIR) می‌توان هنگام تشخیص حرکت، پیامک هشدار ارسال کرد.
2. کنترل وسایل با پیامک
ارسال یک پیامک خاص برای روشن یا خاموش کردن وسایل از راه دور.
3. دیتالاگر دما با ارسال پیامک
خواندن دمای محیط با سنسور DHT11 و ارسال گزارش دوره‌ای از طریق SMS.
4. پروژه‌های IoT با GPRS
ارسال داده‌ها به سرور MQTT یا Firebase از طریق اتصال اینترنتی 2G.
نکات مهم در استفاده از SIM800L
استفاده از منبع تغذیه جداگانه و پایدار برای جلوگیری از ریست شدن ماژول
استفاده از آنتن قوی برای بهبود کیفیت سیگنال
غیرفعال کردن PIN سیم‌کارت قبل از استفاده
رعایت محدودیت ولتاژ پایه‌ها برای جلوگیری از آسیب
سؤالات متداول
۱. آیا SIM800L در همه کشورها کار می‌کند؟
خیر، این ماژول از شبکه 2G استفاده می‌کند که در برخی کشورها غیرفعال شده است.
۲. آیا می‌توان با SIM800L به اینترنت وصل شد؟
بله، با استفاده از پروتکل GPRS می‌توان به اینترنت متصل شد و داده‌ها را به سرور ارسال کرد.
۳. مصرف انرژی SIM800L چقدر است؟
در حالت آماده به کار حدود 1mA و در هنگام ارسال داده یا تماس تا 2A می‌رسد.
جمع‌بندی
ماژول SIM800L یک انتخاب عالی برای پروژه‌های GSM و IoT است که نیاز به ارسال پیامک، برقراری تماس یا انتقال داده دارند. با رعایت نکات تغذیه، مدیریت ولتاژ و استفاده از کتابخانه‌های مناسب، می‌توانید به‌راحتی آن را در پروژه‌های خود پیاده‌سازی کنید. ترکیب این ماژول با آردوینو یا ESP32، امکانات گسترده‌ای برای ساخت سیستم‌های هوشمند و ارتباطی فراهم می‌آورد.
