مقدمه
اگر تا به حال کوچک‌ترین نگاهی به داخل یک برد الکترونیکی انداخته باشید، احتمالاً ردیف‌هایی از قطعات استوانه‌ای یا مستطیلی کوچک را دیده‌اید؛ این قطعات همان مقاومت‌ها هستند؛ قلب تپنده کنترل جریان در هر مدار. مقاومت در ساده‌ترین تعریف، قطعه‌ای است که عبور جریان الکتریکی را محدود می‌کند و از آسیب دیدن قطعات حساس جلوگیری می‌کند. درست مانند شیری که جریان آب را کنترل می‌کند، مقاومت هم جریان الکتریسیته را مدیریت می‌کند تا مدار به شکلی ایمن و دقیق کار کند. مقاومت‌ها تقریباً در تمام دستگاه‌های الکترونیکی از شارژر گوشی گرفته تا ربات‌های صنعتی نقش کلیدی دارند.
در این مقاله یاد می‌گیرید مقاومت چیست، چه انواعی دارد، چطور مقدار آن را بخوانید، چگونه مقاومت مناسب را انتخاب کنید و در نهایت چطور آن را تست کنید. اگر می‌خواهید طراحی مدارتان اصولی باشد، آشنایی با مقاومت اولین و مهم‌ترین قدم است.
مقاومت (Resistor) چیست؟
مقاومت قطعه‌ای غیرفعال در مدار الکتریکی است که مانع عبور جریان الکتریکی می‌شود و بخشی از انرژی الکتریکی را به گرما تبدیل می‌کند.
مقدار مقاومت بر حسب اهم (Ω) اندازه‌گیری می‌شود و رابطه بین ولتاژ، جریان و مقاومت طبق قانون اهم تعریف می‌شود:
V=I×R
که در آن:
V ولتاژ (ولت)
I جریان (آمپر)
R مقاومت (اهم)
هرچه مقدار مقاومت بیشتر باشد، جریان کمتری از مدار عبور می‌کند.

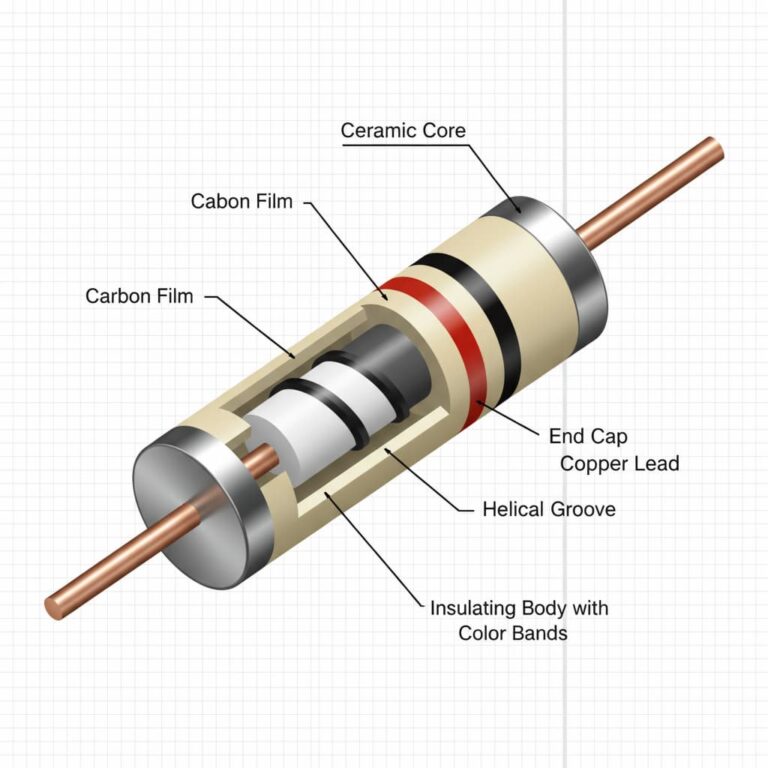

ساختار و نحوه عملکرد مقاومت
مقاومت‌ها معمولاً از مواد نیمه‌رسانا یا آلیاژهای فلزی ساخته می‌شوند. ساختار داخلی آن‌ها به‌گونه‌ای است که در برابر عبور جریان الکترون‌ها مقاومت ایجاد می‌کند.
در مدار، مقاومت‌ها می‌توانند به صورت سری یا موازی بسته شوند تا مقدار نهایی مورد نیاز برای کنترل جریان به‌دست آید.
اتصال سری: مجموع مقاومت‌ها جمع می‌شود.
اتصال موازی: مقاومت کل کاهش می‌یابد و جریان تقسیم می‌شود.
انواع مقاومت و دسته‌بندی آن‌ها
مقاومت‌ها بر اساس نوع ساخت، عملکرد و قابلیت تنظیم به دسته‌های مختلفی تقسیم می‌شوند:
| نوع مقاومت | ویژگی‌ها | کاربردها |
|---|---|---|
| مقاومت ثابت (Fixed) | مقدار ثابت – رایج‌ترین نوع | تغذیه، فیلتر، کنترل جریان |
| مقاومت متغیر (Variable) | قابل تنظیم با پیچ یا لغزنده | تنظیم ولتاژ، کنترل صدا |
| مقاومت NTC و PTC | وابسته به دما (کاهش یا افزایش مقدار مقاومت با دما) | سنسور دما، حفاظت حرارتی |
| مقاومت نوری (LDR) | تغییر مقاومت با شدت نور | سنسور نوری، لامپ‌های هوشمند |
| مقاومت SMD | سایز کوچک – مخصوص مدارهای چاپی | موبایل، لپ‌تاپ، تجهیزات دیجیتال |
| مقاومت توان بالا | تحمل جریان زیاد و گرما | مدارات قدرت، منابع تغذیه صنعتی |
| مقاومت دقت بالا | خطای کم (۱٪ یا کمتر) | تجهیزات پزشکی، ابزار دقیق |
نحوه انتخاب مقاومت مناسب
انتخاب مقاومت مناسب به چند عامل کلیدی بستگی دارد:
مقدار اهم: مطابق با طراحی مدار و بر اساس قانون اهم
توان مقاومت (W): مقاومت باید توان لازم را بدون سوختن تحمل کند.
نوع کاربرد: صنعتی، خانگی، آموزشی یا کنترل دقیق
ابعاد فیزیکی: به‌ویژه در طراحی PCB
شرایط محیطی: دما، رطوبت و نویز
💡 نکته: توان مقاومت معمولاً با رنگ یا اندازه فیزیکی مشخص می‌شود. مثلاً مقاومت ۱ وات از مقاومت ¼ وات بزرگ‌تر است.

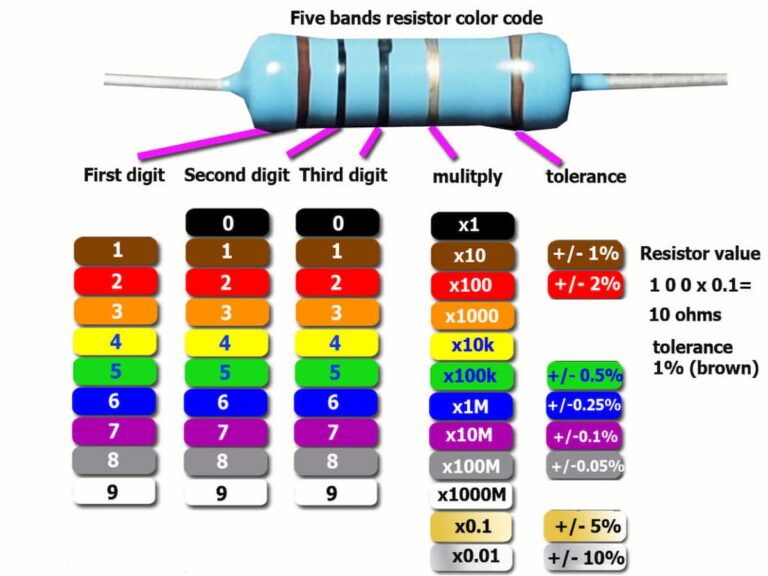

نحوه خواندن مقدار مقاومت (کد رنگی و عددی)
بیشتر مقاومت‌های ثابت دارای نوارهای رنگی هستند که مقدار مقاومت را مشخص می‌کنند. این کد معمولاً شامل ۴ یا ۵ نوار رنگی است:
سه نوار اول مقدار و ضریب را مشخص می‌کنند.
نوار چهارم تلورانس (مثلاً ±۵٪) را مشخص می‌کند.
در مقاومت‌های SMD عدد روی بدنه چاپ می‌شود.
کاربرد مقاومت در مدارهای الکترونیکی
مقاومت‌ها در مدارهای مختلف نقش‌های حیاتی دارند:
محدود کردن جریان در LED و ترانزیستور
تقسیم ولتاژ در مدارات اندازه‌گیری
بایاس کردن بیس در ترانزیستورها
تثبیت سیگنال و جلوگیری از نویز
تخلیه بار خازن‌ها (Bleeder Resistor)
محافظت از قطعات حساس در برابر جریان اضافه
📌 مثال کاربردی:
در صورت اتصال مستقیم LED به منبع ۵ ولت بدون مقاومت، LED می‌سوزد. اما با یک مقاومت ۲۲۰ اهم، جریان کنترل می‌شود و LED به درستی روشن می‌ماند.
روش‌های تست مقاومت
برای اطمینان از سلامت مقاومت، می‌توان از روش‌های زیر استفاده کرد:
مولتی‌متر دیجیتال: قرار دادن مولتی‌متر روی حالت اهم و اندازه‌گیری مقاومت.
چک اتصال سری: بررسی افت ولتاژ روی مقاومت.
تست حرارتی: اطمینان از عدم تغییر شدید مقدار مقاومت در اثر گرما.
مقایسه با مقدار اسمی: بررسی تطابق مقدار واقعی با مقدار مشخص شده روی بدنه.
💡 اگر مقدار واقعی اختلاف زیادی با مقدار اسمی داشت، مقاومت خراب یا تغییر خاصیت داده است.
نکات مهم در خرید مقاومت
انتخاب مقدار و توان مناسب بر اساس طراحی مدار
خرید از فروشگاه معتبر برای جلوگیری از قطعات تقلبی
دقت به برند و کیفیت ساخت (مخصوصاً در مقاومت‌های دقت بالا)
استفاده از مقاومت‌های با تلورانس پایین در مدارهای حساس
در نظر گرفتن فضای PCB و سایز فیزیکی مقاومت
مقاومت و نقش آن در صنعت
مقاومت‌ها در صنایع مختلف از جمله موارد زیر کاربرد دارند:
تجهیزات قدرت و منابع تغذیه
مدارات مخابراتی و رادیویی
سیستم‌های کنترل صنعتی
تجهیزات پزشکی و ابزار دقیق
لوازم خانگی و بردهای الکترونیکی عمومی
سؤالات متداول
1. آیا مقاومت قطعه‌ای قطبی است؟
خیر، مقاومت قطبی نیست و جهت نصب اهمیتی ندارد.
2. تفاوت مقاومت SMD و DIP چیست؟
SMD سایز کوچکتری دارد و مخصوص مونتاژ سطحی است؛ DIP بزرگ‌تر و مناسب برای بردبرد و نمونه‌سازی است.
3. اگر مقاومت اشتباه انتخاب شود چه می‌شود؟
مقدار زیاد باعث عملکرد نادرست مدار و مقدار کم ممکن است باعث آسیب به قطعات شود.
4. مقاومت چه تفاوتی با خازن دارد؟
مقاومت فقط جریان را محدود می‌کند، در حالی که خازن توانایی ذخیره و آزادسازی انرژی را دارد.
جمع‌بندی و نکات کلیدی در استفاده از مقاومت
مقاومت‌ها ساده به نظر می‌رسند اما نقش حیاتی در پایداری، ایمنی و عملکرد صحیح مدارهای الکترونیکی دارند. انتخاب صحیح مقدار و نوع مقاومت، باعث افزایش طول عمر سایر قطعات و عملکرد دقیق سیستم می‌شود.
در هنگام طراحی مدار همیشه توان مقاومت را با حاشیه اطمینان در نظر بگیرید و از مقاومت‌های با کیفیت استفاده کنید. یادگیری نحوه خواندن مقدار و تست مقاومت برای هر تعمیرکار یا طراح مدار ضروری است.
