پروب اسیلسکوپ (Oscilloscope Probe) چیست و چگونه کار می‌کند؟
زمان مطالعه: در حال محاسبه...
فهرست مطالب
مقدمه
پروب اسیلسکوپ (Oscilloscope Probe) یکی از مهم‌ترین و تأثیرگذارترین اجزا، در اندازه‌گیری سیگنال‌های الکتریکی با اسیلسکوپ است. پروب واسط بین مدار مورد بررسی و دستگاه اسیلسکوپ است و کیفیت، دقت و ایمنی اندازه‌گیری‌ها به آن وابسته است. اگر پروب به‌درستی انتخاب یا استفاده نشود، نتایج اندازه‌گیری کاملاً گمراه‌کننده خواهند بود.
در این مقاله به‌صورت کامل با انواع پروب‌ها، نحوه عملکرد، نکات فنی در استفاده و انتخاب پروب مناسب آشنا می‌شویم.

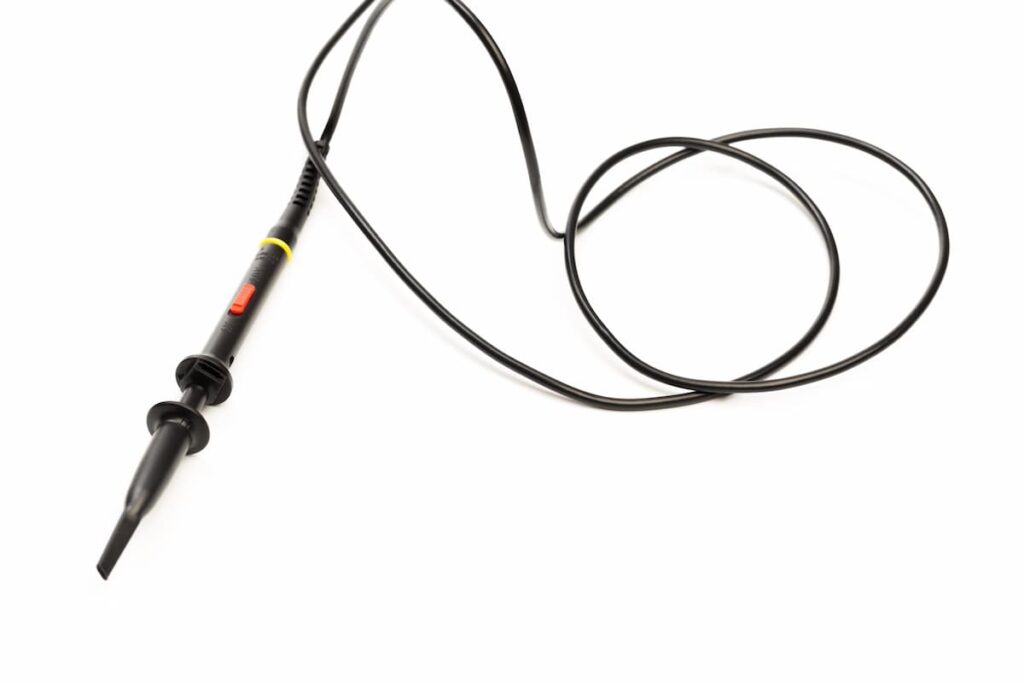

پروب اسیلسکوپ چیست؟
پروب اسیلسکوپ یک کابل مخصوص با مدار داخلی است که برای انتقال سیگنال از نقطه‌ای از مدار به ورودی اسیلسکوپ استفاده می‌شود. این پروب نه‌تنها یک سیم ساده نیست، بلکه شامل ویژگی‌هایی مانند مقاومت ورودی، ظرفیت خازنی، و مدار تطبیق امپدانس است تا شکل سیگنال را تغییر ندهد.
هدف اصلی پروب: اندازه‌گیری دقیق سیگنال بدون ایجاد نویز، افت یا اعوجاج.
اجزای اصلی پروب
نوک پروب (Tip): برای تماس با نقطه‌ای از مدار
کلیپ یا گیره زمین (Ground Clip): برای اتصال مرجع (GND)
بدنه پروب: شامل مدار جبران‌سازی، مقاومت، خازن و محافظ الکترواستاتیک
کابل رابط: اتصال به کانال اسیلسکوپ
سوئیچ تنظیم (1x / 10x): برای تغییر نسبت تقسیم ولتاژ
نحوه عملکرد پروب اسیلسکوپ
پروب مانند یک تقسیم‌کننده ولتاژ (Voltage Divider) عمل می‌کند که سیگنال ورودی را کاهش داده و به اسیلسکوپ منتقل می‌کند تا هم دقت حفظ شود، هم آسیبی به دستگاه نرسد.
مثال ساده: اگر یک پروب در حالت 10x باشد، ولتاژ سیگنال را ۱۰ برابر کمتر کرده و به دستگاه ارسال می‌کند. سپس اسیلسکوپ این مقدار را در تنظیمات جبران کرده و عدد واقعی را نمایش می‌دهد.ه:

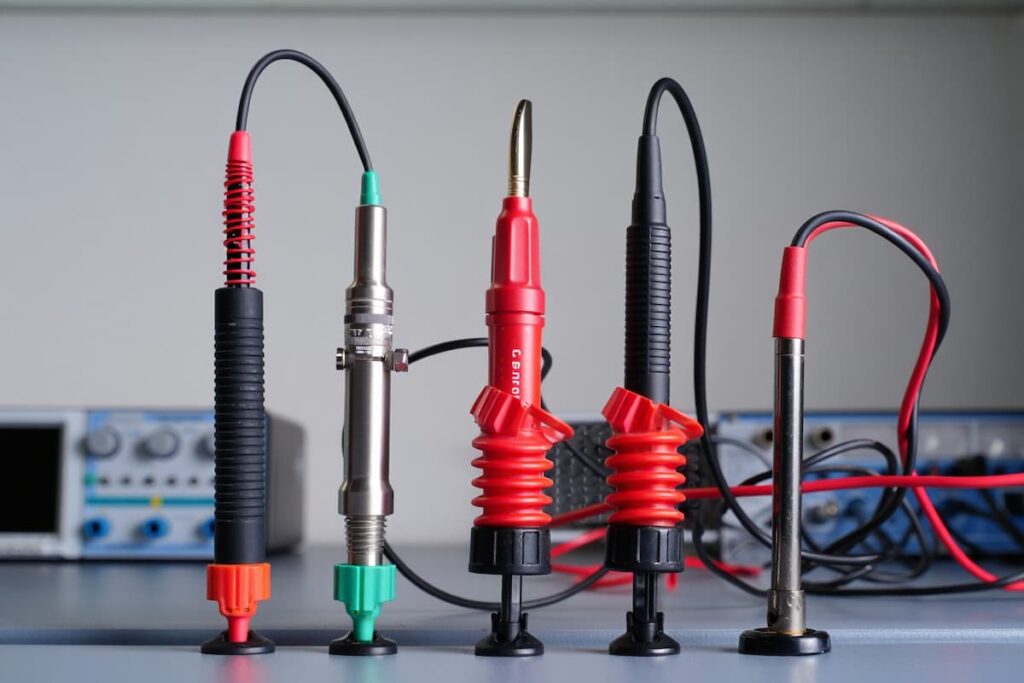

انواع پروب اسیلسکوپ
| نوع پروب | کاربرد | مزایا | معایب |
|---|---|---|---|
| Passive Probe | عمومی | ارزان، مقاوم | محدود در پهنای باند، بارگذاری بیشتر روی مدار |
| Active Probe | فرکانس بالا، سیگنال ضعیف | نویز کمتر، دقت بالا، پهنای باند زیاد | گران‌تر، نیاز به تغذیه |
| Differential Probe | اندازه‌گیری ولتاژ بین دو نقطه غیرزمین | اندازه‌گیری ولتاژ بالا با ایزولاسیون | پیچیده و گران‌تر |
| Current Probe | اندازه‌گیری جریان | بدون نیاز به قطع مدار | نیاز به کالیبراسیون |
| High-voltage Probe | ولتاژهای بالا (بیش از ۱kV) | ایمن برای مهندس | کندتر و محدود در پهنای باند |
| USB probe یا BNC-to-Clip | آموزشی، کم‌هزینه | ساده و سبک | کیفیت پایین‌تر، پهنای باند محدود |
مفهوم Attenuation: نسبت 1x و 10x
در اکثر پروب‌ها یک سوئیچ برای انتخاب نسبت 1x یا 10x وجود دارد:
| حالت | توضیح | کاربرد |
|---|---|---|
| 1x | ولتاژ ورودی بدون کاهش به اسیلسکوپ می‌رسد | سیگنال‌های ضعیف، آموزش |
| 10x | سیگنال ۱۰ برابر کاهش یافته وارد دستگاه می‌شود | سیگنال‌های بالا، فرکانس بالا، دقت بهتر |
در حالت 1x، ظرفیت ورودی افزایش می‌یابد و ممکن است باعث اعوجاج در سیگنال‌های سریع شود.
تطبیق امپدانس: چرا مهم است؟
اگر امپدانس خروجی مدار و امپدانس ورودی پروب و اسیلسکوپ تطبیق نداشته باشد، سیگنال دچار بازتاب (reflection) و اعوجاج می‌شود. اکثر اسیلسکوپ‌ها دارای ورودی 1 مگااهم / 20pF هستند. بنابراین پروب باید به‌درستی جبران‌سازی (compensation) شده باشد.
روش جبران‌سازی پروب (Probe Compensation)
پروب را به ورودی تست (compensator output) دستگاه وصل کنید.
سیگنال مربعی را روی نمایشگر مشاهده کنید.
پیچ تنظیم روی پروب را بچرخانید تا سیگنال کاملاً مربعی و بدون اعوجاج شود.
| حالت سیگنال | نتیجه |
|---|---|
| لبه‌های خمیده | under-compensated |
| نوک بالا یا overshoot | over-compensated |
| کاملاً مربع | compensated (ایده‌آل) |
نکات مهم در استفاده از پروب اسیلسکوپ
همیشه از گراند کوتاه و نزدیک استفاده کنید.
برای سیگنال‌های سریع، از accessory tip یا ground spring استفاده کنید.
از پروب مناسب نوع سیگنال و ولتاژ استفاده کنید (active برای فرکانس بالا).
برای اندازه‌گیری ولتاژ تفاضلی، از پروب دیفرانسیلی استفاده کنید.
مراقب باشید اتصال اشتباه پروب باعث خرابی اسیلسکوپ نشود.
کاربردهای پروب در انواع اندازه‌گیری
مشاهده شکل موج خروجی مدارهای تقویت‌کننده
بررسی اعوجاج در منابع تغذیه
تحلیل سیگنال‌های دیجیتال پرسرعت
اندازه‌گیری پالس‌های گذرا (Transient)
تست و دیباگ مدارهای الکترونیکی صنعتی یا پزشکی
چگونه پروب مناسب انتخاب کنیم؟
بر اساس فاکتورهای زیر:
پهنای باند سیگنال (پروب باید حداقل ۵ برابر پهنای باند سیگنال باشد)
نوع سیگنال (آنالوگ، دیجیتال، تفاضلی، جریان)
سطح ولتاژ سیگنال
دقت موردنیاز
نیاز به ایزولاسیون یا نه
بودجه و برند معتبر
سؤالات متداول درباره پروب اسیلسکوپ
آیا می‌توان از هر پروب برای هر اسیلسکوپ استفاده کرد؟
نه، باید به امپدانس ورودی و نوع کانکتور (معمولاً BNC) توجه شود.
چرا سیگنال نمایش داده‌شده اعوجاج دارد؟
احتمالاً پروب نیاز به جبران‌سازی دارد یا امپدانس ناسازگار است.
تفاوت پروب 1x و 10x در چیست؟
در attenuation سیگنال. 10x دقت بالاتر و بارگذاری کمتر دارد.
آیا می‌توان از یک پروب برای سیگنال‌های سریع استفاده کرد؟
باید پهنای باند پروب بیشتر از پهنای باند سیگنال باشد، وگرنه افت یا اعوجاج رخ می‌دهد.
جمع‌بندی: نقش کلیدی پروب در دقت اندازه‌گیری
پروب، پل حیاتی بین مدار و اسیلسکوپ است. انتخاب نادرست یا استفاده‌ی اشتباه از پروب می‌تواند باعث خطای اندازه‌گیری یا حتی آسیب به دستگاه شود. با درک کامل عملکرد، تنظیم و انتخاب صحیح پروب، می‌توانید از حداکثر دقت و ایمنی در اندازه‌گیری‌های خود بهره ببرید. در نهایت، یک پروب خوب، ابزاری است که دیده نمی‌شود اما همه چیز را دقیقاً همان‌طور که هست، نشان می‌دهد.
