مقدمه
IGBT (Insulated Gate Bipolar Transistor) یکی از کلیدی ترین سوئیچهای نیمههادی در مدارهای قدرت است که هم مزایای MOSFET و هم BJT را با هم دارد. توانایی تحمل ولتاژ و جریان بالا، سرعت سوئیچینگ مناسب و کنترل ساده از طریق گیت باعث شده این قطعه در اینورترها، منابع تغذیه، موتور درایورها و سیستمهای UPS بهطور گسترده استفاده شود.
در این مقاله شما با ساختار، انواع، عملکرد، کاربردها و نکات عیبیابی IGBT آشنا خواهید شد و همچنین میتوانید از مقالات مرتبط برای درک عمیقتر جزئیات طراحی و عملکرد IGBT بهره ببرید.

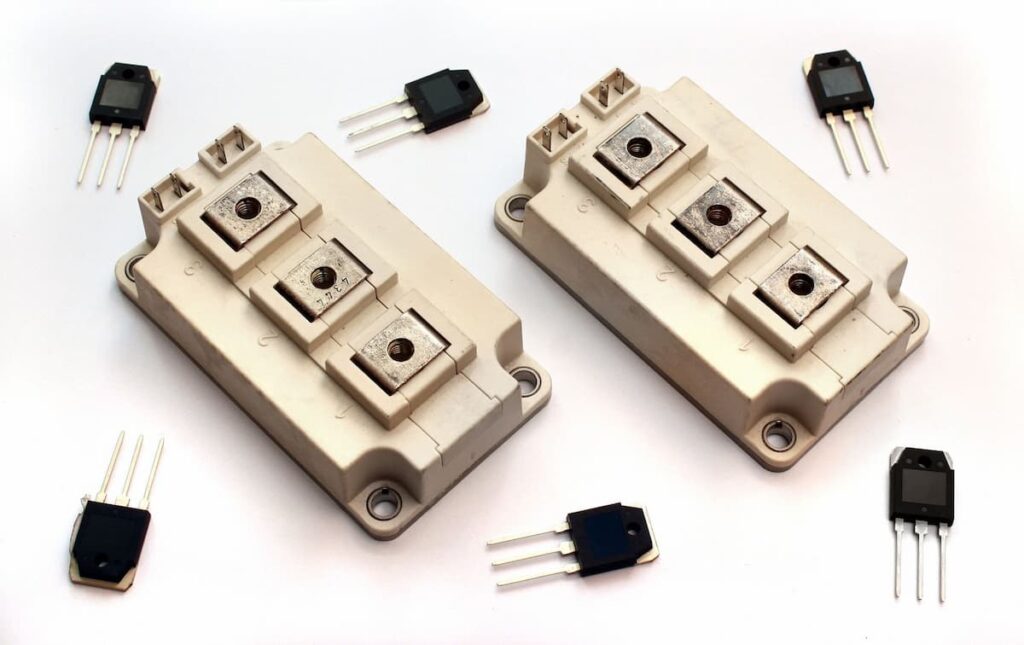

IGBT چیست؟ تعریف و اصول عملکرد
IGBT یک ترانزیستور قدرت است که کنترل جریان آن از طریق ولتاژ گیت انجام میشود. این ترکیب امکان عبور جریان بالا و کنترل آسان را فراهم میکند و به همین دلیل جایگزین مناسبی برای BJT و MOSFET در مدارهای قدرت است.
اصول عملکرد IGBT
عملکرد IGBT را میتوان در دو حالت توصیف کرد:
حالت روشن (ON): زمانی که ولتاژ مثبت به گیت اعمال میشود، کانال رسانا تشکیل میشود و جریان بین کلکتور و امیتر عبور میکند.
حالت خاموش (OFF): با حذف ولتاژ گیت، کانال رسانا از بین میرود و جریان قطع میشود.
این ساختار باعث میشود که IGBT مانند یک کلید الکترونیکی بسیار سریع و قدرتمند عمل کند.
ساختار داخلی IGBT و انواع آن
IGBT از چهار لایه نیمههادی تشکیل شده است که به گونهای طراحی شدهاند تا تحمل ولتاژ بالا و عبور جریان بالا امکانپذیر باشد.
ساختار کانال و لایهها
Collector (C): جریان اصلی وارد آن میشود.
Drift (N-): تحمل ولتاژ بالا و انتقال جریان.
Base (P): کنترل جریان اصلی.
Gate (MOS): اعمال ولتاژ جهت فعالسازی کانال.
مزایای IGBT
راندمان بالا: بهدلیل افت ولتاژ کم در حالت روشن، تلفات توان کمتری دارد.
کنترل آسان: مانند MOSFET با ولتاژ گیت کنترل میشود و نیازی به جریان ورودی زیاد ندارد.
توانایی هدایت جریان بالا: مناسب برای کاربردهای صنعتی با جریانهای بالا.
سرعت سوئیچینگ مناسب: اگرچه از MOSFET کندتر است، اما برای بسیاری از کاربردهای قدرت، کافی و قابل قبول است.
کاربرد در ولتاژهای بالا: IGBT توانایی تحمل ولتاژهای بالا (تا هزاران ولت) را دارد، برخلاف MOSFET که معمولاً محدود به چند صد ولت است.
ترکیب ویژگیهای خوب دو ترانزیستور: کنترل آسان MOSFET + قدرت جریان BJT.
پایداری عملکرد در محیطهای صنعتی: مقاومت به نویز و شرایط کاری سخت.
معایب IGBT
حساسیت به ولتاژ گیت: در صورت اعمال ولتاژ بیش از حد، گیت ممکن است آسیب ببیند.
تلفات سوئیچینگ نسبتاً بالا: مخصوصاً در فرکانسهای بسیار بالا، نسبت به MOSFET تلفات بیشتری دارد.
نیاز به خنککننده: در کاربردهای توان بالا گرمای زیادی تولید میکند.
سرعت سوئیچینگ کمتر از MOSFET: برای کاربردهای فرکانس بالا گزینه بهتری نیست.
نیاز به مدار محافظ: اضافه ولتاژ و جریانهای لحظهای میتواند به قطعه آسیب برساند.
انواع IGBT بر اساس کاربرد و ویژگیها
| نوع IGBT | ویژگیها | کاربردها |
|---|---|---|
| Punch-through (PT) | سوئیچینگ سریع، راندمان بالا | درایو موتور، منابع تغذیه صنعتی |
| Non-punch-through (NPT) | پایداری حرارتی بالا | تجهیزات با عملکرد پیوسته |
| Trench IGBT | ساختار عمودی برای چگالی توان بالا | اینورترهای خورشیدی، ماشینآلات صنعتی |
| FS-IGBT (Field Stop) | تلفات کمتر، کارایی بالا | خودروهای برقی، UPS صنعتی |
IGBT استاندارد: مناسب کاربرد عمومی در اینورترها و منابع تغذیه.
IGBT با سرعت بالا: مناسب سوئیچینگ فرکانس بالا.
IGBT با ولتاژ بالا: مناسب سیستمهای صنعتی و انرژی تجدیدپذیر.
جدول مقایسه IGBT با MOSFET و BJT
| ویژگی دستگاه | ترانزیستور دو قطبی قدرت (POWER BJT) | ماسفت قدرت (POWER MOSFET) | ای جی بی تی (IGBT) |
|---|---|---|---|
| تحمل ولتاژ | بالا <۱کیلوولت | بالا <۱کیلوولت | بسیار بالا >۱کیلوولت |
| تحمل جریان | بالا <۵۰۰آمپر | پایین <۲۰۰آمپر | بالا> ۵۰۰آمپر |
| ورودی راه انداز | جریان، hFE بین ۲۰ تا ۲۰۰ | ولتاژ، VGS بین ۳ تا ۱۰ ولت | ولتاژ، VGE بین ۴ تا ۸ ولت |
| امپدانس ورودی | پایین | بالا | بالا |
| امپدانس خروجی | پایین | متوسط | پایین |
| سرعت سوییچینگ | کند (میکروثانیه) | سریع(نانو ثانیه) | متوسط |
| هزینه | پایین | متوسط | بالا |
کاربردهای IGBT در مدارهای قدرت
IGBT در مدارهای قدرت به دلیل توانایی عبور جریان بالا و کنترل ساده بهکار میرود.
استفاده در اینورترها
اینورترها برای تبدیل DC به AC از IGBT استفاده میکنند و با کاهش تلفات، راندمان بالاتری ارائه میدهند.
استفاده در منابع تغذیه سوئیچینگ
IGBT با کاهش نویز و کنترل دقیق ولتاژ خروجی، منابع تغذیه سوئیچینگ را بهینه میکند.
موتور درایورها و UPS
IGBT در کنترل موتورهای AC و DC و محافظت از سیستمهای انرژی بهکار میرود.
تست و عیبیابی IGBT
برای اطمینان از سالم بودن IGBT چند روش تست وجود دارد:
روشهای تست ولتاژ و جریان
تست صحیح IGBT با مولتیمتر دیجیتال و اسیلوسکوپ انجام میشود تا توانایی عبور جریان و افت ولتاژ کلکتور–امیتر بررسی شود.
شناسایی خرابیها و علائم آنها
علائمی مانند داغ شدن بیش از حد، سوئیچینگ ناقص و نشتی جریان نشاندهنده مشکلات IGBT هستند.
مقایسه IGBT با سایر سوئیچها
مقایسه با تریستور
IGBT قابلیت کنترل گیت و خاموش شدن سریع دارد، در حالی که تریستور تنها با قطع جریان خارجی خاموش میشود.
مقایسه با MOSFET
جدول مقایسهای در بخش قبل، تفاوتها و مزایای IGBT نسبت به MOSFET را نشان میدهد. IGBT مناسب جریان و ولتاژ بالا و MOSFET مناسب مدارهای فرکانس بالا است.
نکات ایمنی در استفاده از IGBT
هنگام کار با IGBT حتماً از خنککننده استفاده کنید.
ولتاژ گیت نباید از حد مجاز تجاوز کند.
اضافهولتاژ لحظهای در کلکتور ممکن است موجب آسیب شود.
از مدارهای محافظ مانند Snubber و Clamp استفاده شود.
نکات خرید و انتخاب IGBT مناسب
ولتاژ کاری: انتخاب بر اساس بالاترین ولتاژ مدار.
جریان عبوری: اطمینان از تحمل جریان مورد نیاز.
سرعت سوئیچینگ: مطابق با فرکانس مدار.
تلفات حرارتی: بررسی توان تلف شده و نیاز به هیتسینک.
کاربرد: انتخاب مناسب برای اینورتر، UPS یا موتور درایور.
سؤالات متداول
1. چرا انتخاب درست نوع IGBT در مدارهای فرکانس بالا اهمیت دارد؟
نوع IGBT مناسب فرکانس بالا میتواند تلفات سوئیچینگ را کاهش دهد و راندمان مدار را افزایش دهد. استفاده از IGBT نامناسب باعث داغ شدن، کاهش طول عمر و نویز الکترومغناطیسی میشود.
2. چگونه میتوان عمر IGBT را در کاربردهای صنعتی افزایش داد؟
استفاده از هیتسینک مناسب و خنککنندهها
کاهش نوسانات ولتاژ و جریان با استفاده از خازن اسنابر
کنترل صحیح دمای محیط و جلوگیری از اضافه بار حرارتی
3. آیا IGBT برای کاربردهای فرکانس پایین هم مناسب است؟
بله، ولی مزیت اصلی IGBT در جریانها و ولتاژهای بالا است. برای فرکانسهای بسیار بالا، MOSFET ممکن است عملکرد بهتری داشته باشد.
4. چه عواملی باعث خرابی ناگهانی IGBT میشوند؟
اضافه ولتاژ یا جریان بیش از حد
دمای محیط بالا یا خنککاری ناکافی
نوسانات ناگهانی و سوئیچینگ سریع بدون محافظ
5. آیا میتوان IGBT را مستقیماً با میکروکنترلر کنترل کرد؟
کنترل مستقیم توصیه نمیشود؛ معمولاً نیاز به درایور IGBT برای تقویت سیگنال گیت و حفاظت از مدار وجود دارد.
جمعبندی
IGBT یکی از پر کاربردترین و حیاتیترین قطعات در طراحی سیستمهای قدرت و الکترونیک صنعتی است. این قطعه با ترکیب ویژگیهای MOSFET و BJT، امکان کنترل جریانهای بالا با راندمان مناسب و کنترل ساده را فراهم میکند. چه در خودروهای الکتریکی، چه در اینورترهای خورشیدی یا منابع تغذیه صنعتی، IGBT نقش بی بدیلی در مدیریت و کنترل انرژی الکتریکی ایفا میکند. شناخت دقیق عملکرد، انواع و نحوه انتخاب این قطعه میتواند تأثیر مستقیمی در کیفیت طراحی مدار و عمر سیستمهای الکترونیکی داشته باشد.
