مقدمه
در دنیای امروز که همه چیز به سمت هوشمندسازی و اتوماسیون حرکت می‌کند، نقش «سنسور» بیش از هر زمان دیگری حیاتی شده است. اگر تا به حال با دستگاهی کار کرده‌اید که بدون دخالت شما واکنشی انجام داده است (مثل باز شدن درب اتوماتیک، تنظیم دمای کولر یا کنترل سطح مایعات در مخازن)، در واقع با یک سیستم مجهز به سنسور سروکار داشته‌اید.
سنسورها مغز و چشم سیستم‌های الکترونیکی هستند؛ وظیفه آن‌ها حس کردن تغییرات محیطی و تبدیل آن به سیگنال الکتریکی است تا کنترلر یا میکروکنترلر بتواند تصمیم مناسب را بگیرد.
در این مقاله به صورت کامل و تخصصی بررسی می‌کنیم:
تعریف سنسور
انواع سنسور و دسته‌بندی کاربردی آن‌ها
نحوه عملکرد و تست سنسور
کاربرد سنسور در مدارها و سیستم‌های اتوماسیون صنعتی
نکات مهم انتخاب و خرید سنسور مناسب
سنسور (Sensor) چیست؟
سنسور (Sensor) یک قطعه الکترونیکی یا الکترومکانیکی است که تغییرات فیزیکی، شیمیایی یا محیطی را دریافت و آن را به یک سیگنال قابل اندازه‌گیری (معمولاً ولتاژ یا جریان) تبدیل می‌کند. این سیگنال به مدارهای کنترلی یا پردازنده‌ها منتقل شده و منجر به انجام یک واکنش می‌شود.
ویژگی‌های اصلی سنسورها:
- دقت و حساسیت بالا
زمان پاسخ‌گویی سریع
قابلیت کار در شرایط مختلف محیطی
طول عمر بالا و پایداری عملکرد
📌 مثال ساده: سنسور دما تغییرات دما را تشخیص داده و به سیستم تهویه منتقل می‌کند تا دما تنظیم شود.
انواع سنسور و دسته‌بندی آن‌ها
- سنسورهای دما، فشار، نوری، مجاورتی، رطوبت، موقعیت، جریان و ولتاژ از مهم‌ترین انواع هستند.
سنسورها بر اساس نوع سیگنال خروجی، نوع انرژی ورودی، نحوه عملکرد و حوزه کاربرد دسته‌بندی می‌شوند. جدول زیر پرکاربردترین دسته‌بندی سنسورها را نشان می‌دهد:
| نوع سنسور | پارامتر اندازه‌گیری | مثال کاربردی | نوع خروجی |
|---|---|---|---|
| سنسور دما | دما | ترموکوپل، RTD، سنسور DS18B20 | آنالوگ / دیجیتال |
| سنسور فشار | فشار هوا یا مایع | سنسورهای فشار صنعتی، هواشناسی | آنالوگ |
| سنسور نوری | نور | LDR، فتودیود، فتوسل | آنالوگ / دیجیتال |
| سنسور حرکت | شتاب و حضور فرد | PIR، شتاب‌سنج | دیجیتال |
| سنسور مجاورتی | فاصله یا وجود جسم | Proximity، القایی، خازنی | دیجیتال |
| سنسور رطوبت | میزان رطوبت هوا | DHT11، DHT22 | دیجیتال |
| سنسور جریان و ولتاژ | مقادیر الکتریکی | ACS712، ولتاژسنج | آنالوگ / دیجیتال |
| سنسور موقعیت | زاویه و مکان | انکدر، ژیروسکوپ | دیجیتال |
🔸 نکته مهم: امروزه بسیاری از سنسورها دارای خروجی دیجیتال هستند و مستقیماً به بردهای کنترلی مانند آردوینو یا PLC متصل می‌شوند.
نحوه عملکرد سنسورها در سیستم‌های الکترونیکی
سنسورها در یک چرخه کنترلی (Control Loop) نقش ورودی سیستم را دارند. مراحل معمول کار یک سنسور در مدار به شکل زیر است:
دریافت تغییرات محیطی: مثل تغییر دما، نور یا فشار
تبدیل به سیگنال الکتریکی: مثلاً ولتاژ متناسب با مقدار دما
ارسال سیگنال به کنترلر: آردوینو، PLC، Raspberry Pi و …
تحلیل داده و تصمیم‌گیری: کنترلر بررسی می‌کند که چه عملی انجام شود.
اجرای دستور: فعال شدن رله، موتور، پمپ یا هر عملگر دیگر.
📌 مثال کاربردی: در یک گلخانه هوشمند، سنسور دما و رطوبت مقدار محیط را اندازه‌گیری می‌کنند؛ در صورت افزایش دما، فن تهویه به صورت خودکار روشن می‌شود.
کاربرد سنسور در مدارها و سیستم‌های اتوماسیون صنعتی
یکی از پرکاربردترین حوزه‌های استفاده از سنسور، اتوماسیون صنعتی است. در کارخانه‌ها و خطوط تولید، سنسورها نقش چشم و گوش سیستم را بازی می‌کنند. برخی از مهم‌ترین کاربردها عبارتند از:
1. کنترل فرآیندها (Process Control)
سنسورها شرایط محیطی و تجهیزات را پایش می‌کنند تا فرآیند تولید با دقت بالا و بدون خطا انجام شود.
2. سیستم‌های ایمنی
سنسورهای تشخیص دود، گاز، فشار یا دما به صورت خودکار در صورت خطر هشدار می‌دهند.
3. رباتیک و حرکت دقیق
سنسورهای موقعیت و مجاورتی در بازوهای رباتیک برای کنترل دقیق حرکت به‌کار می‌روند.
4. مانیتورینگ انرژی
سنسورهای جریان و ولتاژ در تابلوهای برق برای مدیریت و کنترل مصرف انرژی حیاتی‌اند.
5. کنترل سطح مخازن و پمپ‌ها
سنسورهای سطح مایع (Level Sensor) سطح مایعات را تشخیص داده و به پمپ‌ها فرمان روشن یا خاموش شدن می‌دهند.
نکات مهم در انتخاب سنسور مناسب
برای انتخاب بهترین سنسور متناسب با پروژه یا کاربرد صنعتی، باید عوامل زیر را در نظر بگیرید:
| عامل انتخاب | توضیح |
|---|---|
| نوع پارامتر اندازه‌گیری | دما، فشار، موقعیت، نور، جریان و ... |
| محدوده اندازه‌گیری | حداقل و حداکثر مقداری که سنسور باید پوشش دهد |
| دقت و حساسیت | دقت اندازه‌گیری و توانایی تشخیص تغییرات جزئی |
| نوع خروجی | آنالوگ یا دیجیتال (سازگاری با کنترلر) |
| شرایط محیطی | دما، رطوبت، لرزش، گرد و غبار |
| ابعاد و نحوه نصب | اندازه فیزیکی، محل نصب و نوع اتصال |
| قیمت و برند | اطمینان از کیفیت و گارانتی محصول |
📌 نکته کاربردی: در پروژه‌های آردوینو و رزبری پای، سنسورهایی با خروجی دیجیتال و ماژول آماده، فرآیند راه‌اندازی را بسیار ساده‌تر می‌کنند.
روش تست سنسور در مدار
برای اطمینان از صحت عملکرد سنسور، تست آن قبل از استفاده در پروژه ضروری است. روش تست بسته به نوع سنسور متفاوت است، اما مراحل عمومی زیر وجود دارد:
تأمین تغذیه مناسب (۵ ولت یا ۱۲ ولت بسته به سنسور)
اتصال خروجی سنسور به مولتی‌متر یا میکروکنترلر
اعمال تغییر در محیط (مثلاً گرم کردن برای سنسور دما یا نزدیک کردن جسم برای سنسور مجاورتی)
بررسی تغییرات خروجی سیگنال (ولتاژ یا دیجیتال 0/1)
کالیبراسیون در صورت نیاز با استفاده از نرم‌افزار یا پتانسیومتر داخلی
ارتباط سنسور با آردوینو و PLC
در سیستم‌های کنترلی، سنسور نقش ورودی را ایفا می‌کند. بسته به نوع سنسور، می‌توان آن را به راحتی به:
آردوینو (Arduino): برای پروژه‌های دانشجویی، آموزشی و خانگی
PLC: برای پروژه‌های صنعتی و خطوط تولید
رزبری پای (Raspberry Pi): برای سیستم‌های هوشمند و IoT
📌 مثال: اتصال سنسور دمای DS18B20 به آردوینو برای کنترل هوشمند دما و فن.
سنسور و اینترنت اشیاء (IoT)
با پیشرفت اینترنت اشیاء، سنسورها نقش کلیدی در جمع‌آوری داده‌ها دارند. آن‌ها اطلاعات را به پلتفرم‌های ابری ارسال می‌کنند و سیستم‌ها از راه دور کنترل می‌شوند.
🔸 کاربرد در IoT:
گلخانه و کشاورزی هوشمند
خانه‌های هوشمند
کارخانه‌های دیجیتال
مدیریت انرژی و آب

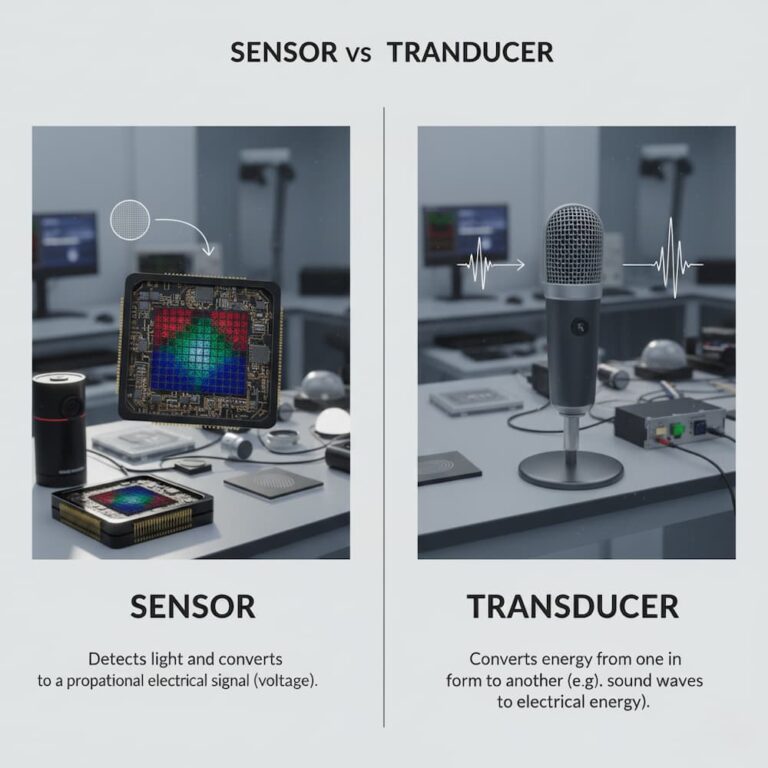

تفاوت سنسور و ترانسدیوسر
گاهی اوقات سنسور و ترانسدیوسر به جای یکدیگر استفاده می‌شوند؛ اما تفاوت دارند:
| ویژگی | سنسور | ترانسدیوسر |
|---|---|---|
| وظیفه اصلی | تشخیص تغییرات فیزیکی | تبدیل انرژی از یک نوع به نوع دیگر |
| خروجی | سیگنال خام | سیگنال تقویت‌شده یا استاندارد |
| مثال | LDR (نور) | ترموکوپل با تقویت‌کننده سیگنال |
سؤالات متداول
1. سنسور چیست و چه کاربردی دارد؟
سنسور قطعه‌ای است که تغییرات فیزیکی یا محیطی را تشخیص داده و آن را به سیگنال الکتریکی تبدیل می‌کند. از آن در کنترل فرآیندها، سیستم‌های هوشمند و اتوماسیون استفاده می‌شود.
2. انواع سنسور کدامند؟
سنسورهای دما، فشار، نوری، مجاورتی، رطوبت، موقعیت، جریان و ولتاژ از مهم‌ترین انواع هستند.
3. سنسور در اتوماسیون صنعتی چه نقشی دارد؟
سنسورها داده‌های محیطی را برای سیستم‌های کنترلی فراهم می‌کنند تا عملیات به صورت دقیق، ایمن و خودکار انجام شود.
4. تفاوت سنسور آنالوگ و دیجیتال چیست؟
سنسور آنالوگ مقدار پیوسته تولید می‌کند، در حالی که سنسور دیجیتال خروجی ۰ و ۱ دارد و به راحتی با کنترلرها سازگار است.
5. آیا سنسورها قابل برنامه‌ریزی هستند؟
خود سنسور قابل برنامه‌ریزی نیست اما داده آن توسط کنترلر یا میکروکنترلر پردازش و کنترل می‌شود.
جمع‌بندی: سنسورها، قلب تپنده سیستم‌های هوشمند
سنسورها عنصر کلیدی در سیستم‌های الکترونیکی، اتوماسیون صنعتی و اینترنت اشیاء هستند. آن‌ها با تشخیص تغییرات محیطی، امکان کنترل دقیق و هوشمند فرآیندها را فراهم می‌کنند. شناخت انواع سنسورها، نحوه عملکرد آن‌ها و انتخاب مدل مناسب، نقش تعیین‌کننده‌ای در موفقیت پروژه‌های صنعتی و الکترونیکی دارد.
📌 نکته نهایی: هنگام انتخاب سنسور، علاوه بر دقت و نوع سیگنال، سازگاری آن با کنترلر و شرایط محیطی را هم در نظر بگیرید.
