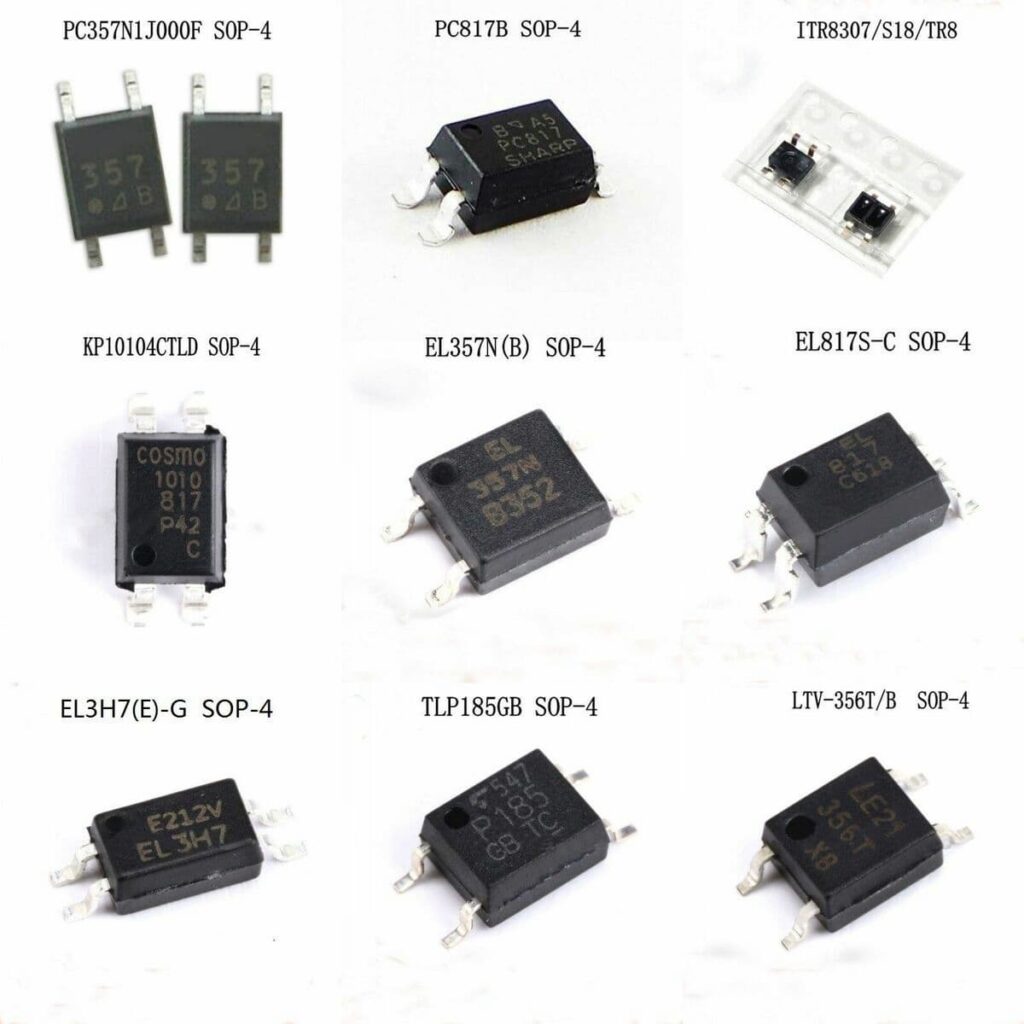

آی‌سی اپتوکوپلر (Optocoupler IC) چیست و چه کاربردی دارد؟
زمان مطالعه: در حال محاسبه...
فهرست مطالب
مقدمه: نقش کلیدی اپتوکوپلر در ایزولاسیون و انتقال سیگنال
در دنیای الکترونیک، ایزولاسیون بین بخش‌های قدرت و فرمان اهمیت زیادی دارد. یکی از مؤثرترین روش‌ها برای ایجاد این ایزولاسیون، استفاده از اپتوکوپلر (Optocoupler) یا فتوکوپلر است. این قطعه الکترونیکی، با استفاده از نور، سیگنال را از یک مدار به مدار دیگر منتقل می‌کند بدون آن‌که تماس الکتریکی مستقیم بین آن‌ها وجود داشته باشد. در این مقاله با ساختار، عملکرد و ویژگی‌های آی‌سی اپتوکوپلر آشنا می‌شویم که شکلی بسته‌بندی شده از این تکنولوژی است.
ساختار داخلی آی‌سی اپتوکوپلر
ساختار داخلی اپتوکوپلر بسته به نوع آن ممکن است شامل اجزای زیر باشد:

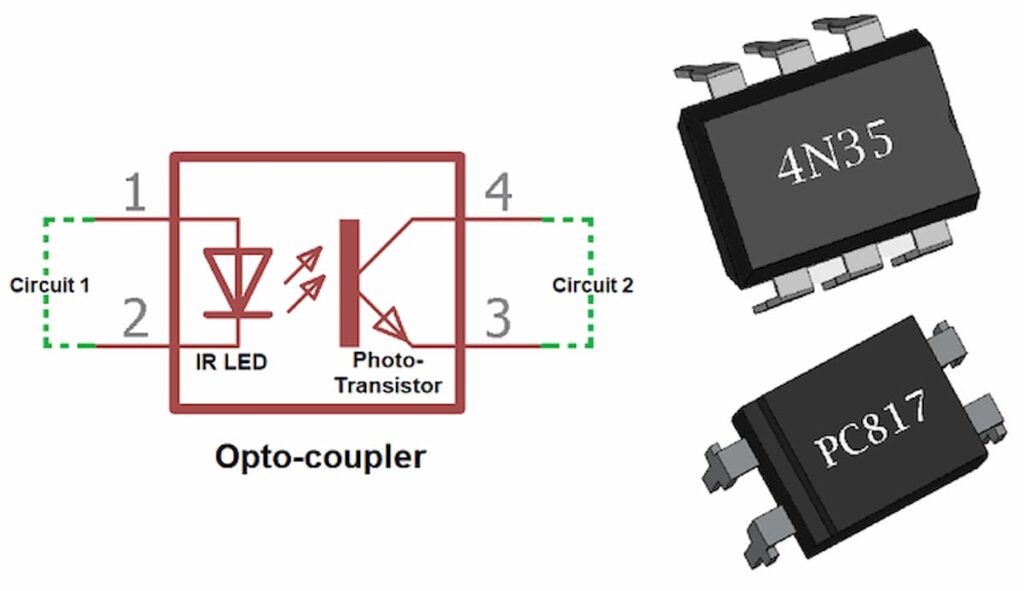

دیود نوری (LED مادون قرمز): در ورودی، برای تبدیل سیگنال الکتریکی به نور
گیرنده نوری:
فتوترانزیستور
فوتودایاک
فوتوتریاک
فتودیود
- مدار مجتمع گیرنده دیجیتال (در نوع‌های پیشرفته)
- مدار تقویت و فیلتر سیگنال (در برخی مدل‌های دیجیتال)
انواع آی‌سی اپتوکوپلر و دسته‌بندی فنی
در جدول زیر، انواع رایج آی‌سی اپتوکوپلر را بر اساس نوع گیرنده و کاربرد مقایسه کرده‌ایم:
| نوع اپتوکوپلر | گیرنده نوری | کاربرد اصلی | شماره آی سی نمونه |
|---|---|---|---|
| فتوترانزیستوری | ترانزیستور نوری | مدارهای فرمان، TTL، کنترلرها | PC817، 4N35 |
| فوتودایاک | دیاک نوری | تحریک تریاک‌ها | MOC3010 |
| فوتوتریاک | تریاک نوری | قطع و وصل AC، SSR | MOC3021، MOC3063 |
| اپتوکوپلر منطقی | گیرنده دیجیتال | انتقال سیگنال‌های دیجیتال | 6N137، H11L1 |
| اپتوکوپلر با تقویت | ترانزیستور + آمپلی‌فایر | فیلتر نویز، سرعت بالا | HCPL-2631 |
نحوه عملکرد آی‌سی اپتوکوپلر به زبان ساده
زمانی که ولتاژ به پایه‌های ورودی آی‌سی اپتوکوپلر اعمال می‌شود، جریان از LED عبور کرده و باعث تابش نور می‌شود. این نور به‌صورت مستقیم (یا از طریق پنجره داخلی) به گیرنده نوری برخورد می‌کند. گیرنده نوری، نور را جذب و تبدیل به سیگنال الکتریکی می‌کند که از پایه‌های خروجی قابل دسترسی است. چون هیچ اتصال فیزیکی بین ورودی و خروجی وجود ندارد، ایزولاسیون الکتریکی به‌صورت کامل حفظ می‌شود.
کاربردهای آی‌سی اپتوکوپلر در صنعت و الکترونیک
آی‌سی‌های اپتوکوپلر در بسیاری از تجهیزات و مدارات استفاده می‌شوند. مهم‌ترین کاربردها شامل:
ایزولاسیون بین مدار فرمان و قدرت
درایور رله یا تریاک
تبدیل سطح ولتاژ در مدارات منطقی
حفاظت از ورودی‌های میکروکنترلر در برابر ولتاژ بالا
ساخت رله‌های حالت جامد (SSR)
تجهیزات پزشکی با نیاز به جداسازی مطمئن
منابع تغذیه سوئیچینگ (SMPS)
راهنمای انتخاب اپتوکوپلر مناسب
در انتخاب آی‌سی اپتوکوپلر باید به نکات زیر توجه شود:
1. نوع سیگنال ورودی و خروجی
اگر با سیگنال‌های دیجیتال پرسرعت سروکار دارید، از مدل‌هایی با خروجی منطقی مانند 6N137 یا H11L1 استفاده کنید که با میکروکنترلرهایی مثل آردوینو یا STM32 سازگارند. برای کاربردهای ساده‌تر یا سیگنال‌های آنالوگ، مدل‌های ترانزیستوری مانند PC817 یا 4N25 انتخاب مناسبی هستند. توجه به سطح ولتاژ (مثلاً ۳.۳ یا ۵ ولت) و تطابق آن با ورودی میکروکنترلر نیز ضروری است.
2. سرعت سوئیچینگ
در مدارهایی که نیاز به انتقال سریع داده یا سیگنال PWM دارند، باید اپتوکوپلری با زمان پاسخ کمتر از ۱ میکروثانیه انتخاب شود. مدل‌های کندتر ممکن است باعث اعوجاج یا تأخیر در عملکرد شوند.
3. ولتاژ و جریان خروجی مورد نیاز
برخی اپتوکوپلرها تنها قادر به جریان‌دهی چند میلی‌آمپر هستند، در حالی که در کاربردهای قدرت یا درایور رله، به خروجی‌های قوی‌تر نیاز است. انتخاب مناسب بر اساس توان مورد انتظار، از آسیب به قطعات و کاهش عملکرد جلوگیری می‌کند.
4. ولتاژ ایزولاسیون
هر اپتوکوپلر دارای حداکثر ولتاژ ایزولاسیون مشخصی است (معمولاً بین ۳۰۰۰ تا ۵۰۰۰ ولت AC). در مدارهای صنعتی، تجهیزات پزشکی یا پروژه‌هایی که نیاز به ایزولاسیون ایمن بین بخش‌های ولتاژ بالا و پایین دارند، این پارامتر اهمیت ویژه‌ای دارد.
نکات نصب و استفاده از آی‌سی اپتوکوپلر
استفاده از مقاومت محدودکننده جریان در ورودی (LED) الزامی است.
خروجی ترانزیستوری معمولاً به شکل کلکتور باز است و نیاز به مقاومت Pull-Up دارد.
برای عملکرد پایدار، رعایت فیلترینگ تغذیه در مدار خروجی توصیه می‌شود.
در کاربردهای AC از مدل‌های مخصوص تریاک‌دار مانند MOC3063 استفاده شود.
مقایسه اپتوکوپلر با سایر روش‌های ایزولاسیون
| ویژگی | اپتوکوپلر | ترانسفورماتور | ایزولاتور مغناطیسی |
|---|---|---|---|
| ایزولاسیون DC | ✅ | ❌ | ✅ |
| اندازه کوچک | ✅ | ❌ | ✅ |
| حساس به نویز | کم | متوسط | بسیار کم |
| قابلیت استفاده در دیجیتال | ✅ | ❌ | ✅ |
| هزینه | کم | بالا | متوسط |
جمع‌بندی: چرا باید از آی‌سی اپتوکوپلر استفاده کنیم؟
آی‌سی اپتوکوپلر ابزاری بسیار قدرتمند، کم‌هزینه و مطمئن برای ایزولاسیون الکتریکی و انتقال سیگنال است. این قطعات در انواع مختلف برای نیازهای گوناگون طراحی شده‌اند و با رعایت اصول انتخاب، طراحی و نصب، می‌توان از آن‌ها در کاربردهای حساس صنعتی، پزشکی، خانگی و تجاری بهره‌برداری کرد. آشنایی با انواع اپتوکوپلر، ویژگی‌ها و نحوه عملکرد آن‌ها به مهندسان و تعمیرکاران کمک می‌کند تا انتخاب هوشمندانه‌تری داشته باشند.
