نقش خازن اسنابر در مدارهای IGBT | افزایش عمر و پایداری در سوئیچینگ سریع
زمان مطالعه: در حال محاسبه...
فهرست مطالب
مقدمه
خازن اسنابر (Snubber Capacitor) نقش حیاتی در بهبود عملکرد IGBT دارد. این خازن با جذب ولتاژهای گذرا، کاهش نرخ تغییر جریان (di/dt) و کاهش تلفات سوئیچینگ، مانع از آسیب دیدن IGBT در شرایط کاری سخت می‌شود. از آنجا که IGBTها در ولتاژ و جریان‌های بالا کار می‌کنند، بدون وجود مدار اسنابر، خطر تخریب نیمه‌هادی‌ها و افزایش شدید نویز الکترومغناطیسی وجود دارد. بنابراین استفاده از خازن اسنابر در کنار IGBT به‌عنوان یک محافظ کلیدی و بهبوددهنده راندمان مدار شناخته می‌شود.
در ادامه مقاله بررسی می‌کنیم که IGBT چیست، چه مشکلاتی در سوئیچینگ دارد، خازن اسنابر چگونه این مشکلات را برطرف می‌کند، چه انواعی برای IGBT مناسب‌اند، و در طراحی و خرید چه نکاتی باید در نظر گرفت.
IGBT چیست و چرا به خازن اسنابر نیاز دارد؟
IGBT (Insulated Gate Bipolar Transistor) یک کلید نیمه‌هادی قدرت است که ترکیبی از مزایای MOSFET (سرعت بالا) و BJT (تحمل جریان زیاد) را دارد. IGBT در اینورترها، منابع تغذیه سوئیچینگ و درایو موتور کاربرد فراوانی دارد.
با وجود این مزایا، IGBT هنگام خاموش و روشن شدن سریع، دچار مشکلاتی مثل ولتاژهای گذرای شدید، جریان هجومی و نویز الکترومغناطیسی می‌شود. این شرایط اگر کنترل نشوند، باعث داغ شدن بیش از حد، افزایش تلفات و حتی سوختن IGBT خواهند شد. در اینجاست که خازن اسنابر وارد عمل می‌شود.

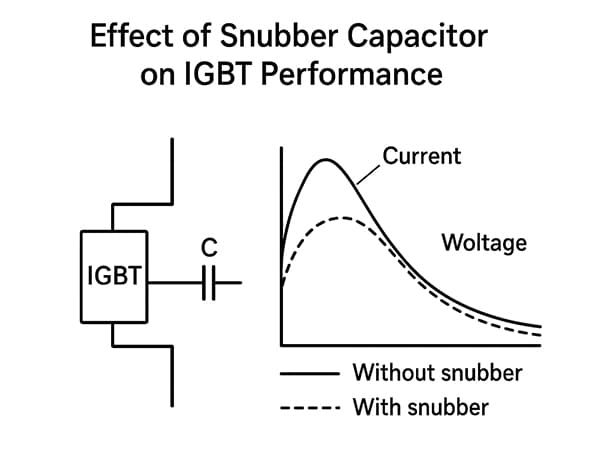

نقش و مکانیزم خازن اسنابر در کنار IGBT
خازن اسنابر چند وظیفه کلیدی در عملکرد IGBT دارد:
کاهش dv/dt و di/dt: تغییر ناگهانی ولتاژ و جریان کنترل می‌شود.
جذب ولتاژهای گذرا: از شکست عایقی IGBT جلوگیری می‌کند.
کاهش تلفات سوئیچینگ: راندمان مدار بالا می‌رود.
کاهش EMI: نویز الکترومغناطیسی مدار کاهش می‌یابد.
افزایش طول عمر IGBT: با کاهش استرس الکتریکی.
به بیان ساده، خازن اسنابر مانند یک ضربه‌گیر الکتریکی در کنار IGBT عمل می‌کند.

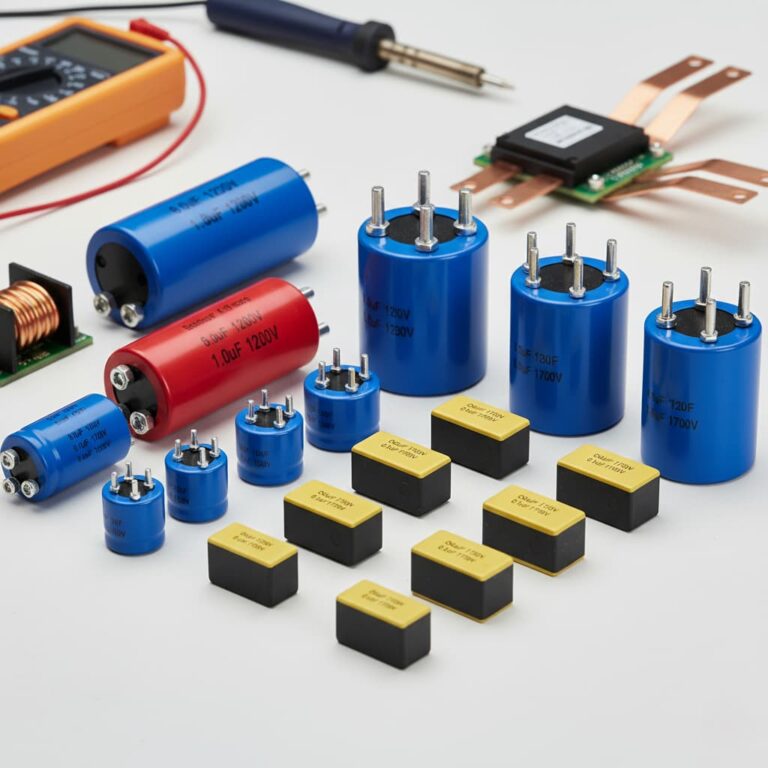

انواع خازن اسنابر مناسب برای IGBT
| نوع خازن | ویژگی‌ها | مزایا | معایب | کاربرد |
|---|---|---|---|---|
| فیلم پلی‌پروپیلن (PP) | مقاومت بالا در ولتاژ و دما | راندمان عالی، طول عمر زیاد | ابعاد بزرگ‌تر | اینورترها، UPS |
| سرامیکی HV | پاسخ سریع | ابعاد کوچک | ظرفیت محدود | مدارهای فرکانس بالا |
| MPP (متالیزه پلی‌پروپیلن) | تحمل جریان زیاد | مناسب سوئیچینگ سریع | قیمت بالاتر | درایور IGBT |
نحوه انتخاب خازن اسنابر برای IGBT
هنگام انتخاب خازن اسنابر باید به نکات زیر توجه کرد:
ولتاژ نامی: باید ۲۰ تا ۳۰٪ بالاتر از ولتاژ کاری IGBT باشد.
ظرفیت مناسب: بر اساس فرکانس سوئیچینگ و بار انتخاب شود.
ESR پایین: کاهش تلفات و گرما.
تحمل جریان بالا: جلوگیری از خرابی سریع.
محدوده دمایی: متناسب با شرایط کاری صنعتی.
روش‌های تست عملکرد خازن اسنابر روی IGBT
اندازه‌گیری ظرفیت و ESR برای اطمینان از سلامت خازن.
مشاهده شکل موج با اسیلوسکوپ → بررسی کاهش ولتاژهای گذرا.
مقایسه راندمان مدار با و بدون خازن اسنابر → بررسی کاهش تلفات.
تست حرارتی → بررسی کاهش دمای کاری IGBT.
کاربردهای ترکیب IGBT و خازن اسنابر
اینورترهای صنعتی و خورشیدی
منابع تغذیه سوئیچینگ (SMPS)
درایور موتورهای القایی و سنکرون
مبدل‌های DC-AC و DC-DC
سیستم‌های UPS و انرژی‌های تجدیدپذیر
نکات طراحی و خرید
انتخاب خازن از برندهای معتبر (Epcos, WIMA, Vishay, Kemet)
توجه به ولتاژ، ظرفیت و ESR
انتخاب نوع فیلم پلی‌پروپیلن برای کاربردهای قدرت
اطمینان از موجودی و کیفیت در بازار ایران
سؤالات متداول
۱. چرا IGBT به خازن اسنابر نیاز دارد؟
برای جلوگیری از تخریب ناشی از ولتاژهای گذرا و کاهش تلفات سوئیچینگ.
۲. بهترین نوع خازن اسنابر برای IGBT چیست؟
خازن‌های فیلم پلی‌پروپیلن (PP) بهترین کارایی را دارند.
۳. آیا حذف خازن اسنابر باعث خرابی IGBT می‌شود؟
بله، حذف آن می‌تواند منجر به افزایش EMI، تلفات و حتی سوختن IGBT شود.
۴. چطور بفهمیم خازن اسنابر خراب شده است؟
با اندازه‌گیری ظرفیت، ESR و بررسی تغییرات دمایی در مدار.
جمع‌بندی: اهمیت خازن اسنابر در عملکرد IGBT
همان‌طور که دیدیم، خازن اسنابر برای IGBT یک قطعه حیاتی است که وظیفه محافظت، کاهش نویز و افزایش راندمان را بر عهده دارد. این خازن با کاهش ولتاژهای گذرا و تلفات، شرایط سوئیچینگ IGBT را بهینه کرده و طول عمر آن را افزایش می‌دهد. در نتیجه، استفاده از خازن اسنابر نه‌تنها باعث افزایش پایداری مدار می‌شود، بلکه هزینه‌های تعمیر و نگهداری را نیز کاهش می‌دهد.
