مقدمه
در دنیای الکترونیک قدرت، کنترل دقیق جریان در مدارهای AC از اهمیت بالایی برخوردار است. ترایاک (TRIAC) به‌عنوان یک نیمه‌هادی سوئیچینگ دوطرفه، نقش کلیدی در کنترل توان، دیم کردن لامپ‌ها، راه‌اندازی موتورهای تک‌فاز و بسیاری از کاربردهای دیگر دارد.
در این مقاله، به‌طور جامع و فنی به معرفی ترایاک، ساختار، عملکرد، روش انتخاب، تست و کاربردهای آن می‌پردازیم تا بتوانید در پروژه‌های خود از آن به‌درستی استفاده کنید.
ترایاک چیست؟

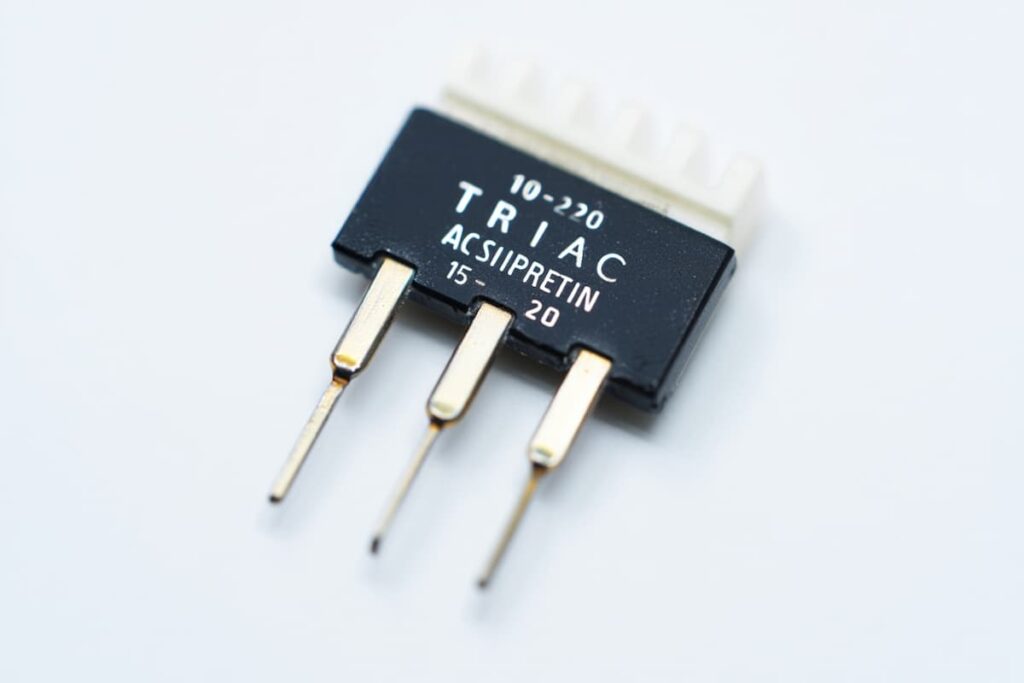

ترایاک (TRIAC) مخفف عبارت Triode for Alternating Current است. این قطعه یک کلید الکترونیکی کنترل‌پذیر دوطرفه در مدارهای AC است که می‌تواند در هر دو نیم‌سیکل موج سینوسی عمل کند.
برخلاف تریستور که فقط در یک جهت هدایت می‌کند، ترایاک می‌تواند در هر دو جهت جریان را عبور دهد و توسط یک سیگنال گیت کوچک کنترل شود. به همین دلیل در کاربردهایی مانند دیم کردن نور، کنترل سرعت موتور یا کنترل بارهای مقاومتی/اندوکتانسی پرکاربرد است.
ساختار داخلی و اصول عملکرد ترایاک
ترایاک از نظر فیزیکی و عملکردی مشابه دو تریستور است که به‌صورت معکوس و موازی به هم متصل شده‌اند. دارای سه پایه اصلی است:
MT1 (Main Terminal 1)
MT2 (Main Terminal 2)
Gate (گیت)
نحوه عملکرد:
زمانی که بین MT1 و MT2 ولتاژ متناوب اعمال شود، ترایاک در حالت خاموش باقی می‌ماند تا زمانی که ولتاژی به پایه گیت اعمال گردد. با اعمال پالس گیت (در لحظه مناسب از سیکل AC)، ترایاک هدایت می‌کند و تا پایان نیم‌سیکل روشن باقی می‌ماند.
جدول حالت‌های تحریک ترایاک:
| پلاریته MT2 نسبت به MT1 | پلاریته گیت نسبت به MT1 | وضعیت |
|---|---|---|
| مثبت | مثبت | هدایت |
| مثبت | منفی | هدایت |
| منفی | مثبت | هدایت |
| منفی | منفی | هدایت |
تفاوت ترایاک با تریستور
| ویژگی | تریستور | ترایاک |
|---|---|---|
| جهت هدایت | در هر دو جهت (AC کامل) | در هر دو جهت (AC کامل) |
| کاربرد اصلی | یکسوکننده، کنترلر DC | کنترل بارهای AC |
| نیاز به پل دیود | بله | خیر |
| پیچیدگی در کنترل | کمتر | بیشتر (به علت حالت‌های مختلف تحریک) |
| پایه‌ها | 3 عدد: آند، کاتد، گیت | 3 عدد: MT1، MT2، گیت |
انواع ترایاک‌ها و جدول مشخصات
| مدل ترایاک | ولتاژ کاری (V) | جریان پیوسته (A) | توان سوئیچینگ | نوع بسته بندی |
|---|---|---|---|---|
| BT136 | 600 | 4 | متوسط | TO-220 |
| BTA16 | 800 | 16 | بالا | TO-220 |
| MAC97 | 600 | 0.6 | پایین | TO-92 |
| BTA41 | 800 | 40 | صنعتی | TO-3P |
نحوه انتخاب ترایاک مناسب برای پروژه
هنگام انتخاب ترایاک، به عوامل زیر توجه داشته باشید:
ولتاژ و جریان کاری
- ولتاژ کاری (Vdrm): حداقل ۲۰٪ بیشتر از ولتاژ خط (معمولاً 220VAC) باشد.
- جریان پیوسته (It(rms)): حداقل ۳۰٪ بیشتر از جریان بار باشد.
نوع بار و شرایط محیطی
- نوع بار: برای بارهای اندوکتانسی، ترایاک‌های با dv/dt بالا انتخاب کنید.
- دما و تهویه: برای جریان‌های بالا، استفاده از هیت‌سینک الزامی است.
انتخاب بر اساس بسته‌بندی
- بسته‌بندی و سایز: متناسب با فضای مدار
روش تست ترایاک با مولتی‌متر
ابزار مورد نیاز:
مولتی‌متر دیجیتال یا آنالوگ
منبع تغذیه ۶ تا ۱۲ ولت DC (برای تست دقیق‌تر)
روش ساده تست با مولتی‌متر:
مولتی‌متر را روی تست دیود قرار دهید.
پراب مثبت را به MT1 و منفی را به MT2 بزنید؛ نباید هدایت کند.
در حالی که همین اتصال برقرار است، لحظه‌ای پایه گیت را با MT2 اتصال کوتاه دهید.
اکنون ترایاک باید هدایت کند (افت ولتاژ ۰.۵ تا ۱.۲ ولت)
در صورت عدم هدایت یا هدایت همیشگی، ترایاک معیوب است.
کاربردهای ترایاک در صنعت و الکترونیک
ترایاک‌ها در کنترل بارهای AC بسیار محبوب هستند. برخی کاربردهای رایج آن عبارت‌اند از:
دیمِر لامپ‌های روشنایی AC
کنترل سرعت موتورهای تک‌فاز
کنترل حرارت در المنت‌ها
سوئیچینگ صنعتی برای بارهای مقاومتی و سلفی
مدارات قطع و وصل با سنسورهای اپتوالکترونیک
محافظ برق (در ترکیب با سنسور جریان و ولتاژ)
نکات مهم در خرید ترایاک
اصالت کالا: ترایاک‌های تقلبی یا رفرش‌شده در بازار زیادند، از فروشگاه‌های معتبر خرید کنید.
ولتاژ و جریان بیش از نیاز انتخاب کنید.
برندهای معتبر مثل STMicroelectronics، Littelfuse، یا ON Semiconductor اولویت دارند.
به پایه‌بندی و نوع بسته‌بندی (TO-220، TO-92 و…) دقت کنید.
سؤالات متداول درباره ترایاک
ترایاک برای چه نوع بارهایی مناسب نیست؟
برای بارهای DC یا بارهایی با نویز بالا و جریان بسیار کم، استفاده از ترایاک مناسب نیست.
آیا ترایاک با رله جایگزین می‌شود؟
در برخی موارد بله، اما ترایاک عملکرد سریع‌تر و بی‌صدا دارد، درحالی‌که رله مکانیکی است و عمر محدودتری دارد.
چطور می‌توانم ترایاک را با اپتوکوپلر کنترل کنم؟
با استفاده از MOC3021 یا MOC3041 می‌توانید گیت ترایاک را بدون اتصال مستقیم به مدار فرمان تحریک کنید.
جمع‌بندی: ترایاک؛ کلید قدرت برای کنترل بارهای AC
ترایاک یکی از قطعات کلیدی در مدارهای قدرت و کنترل AC است که با ساختار ساده، قیمت مناسب و قابلیت کنترل در هر دو نیم‌سیکل، به گزینه‌ای ایده‌آل برای کاربردهای صنعتی و خانگی تبدیل شده است. با انتخاب صحیح و طراحی دقیق، می‌توان از ترایاک در طیف وسیعی از پروژه‌ها استفاده کرد.
