تفاوت دیود و پل دیود چیست؟ مقایسه کامل کاربردها، ساختار و عملکرد
زمان مطالعه: در حال محاسبه...
فهرست مطالب
مقدمه
در دنیای الکترونیک، قطعات نیمه‌رسانا مانند دیود و پل دیود، نقشی اساسی در کنترل و تبدیل سیگنال‌های الکتریکی ایفا می‌کنند. بسیاری از افرادی که با مدارهای الکترونیکی سر و کار دارند، ممکن است در ابتدا تفاوت دقیق بین این دو عنصر را ندانند.
در این مقاله قصد داریم با زبانی علمی و فنی، تفاوت‌های میان دیود و پل دیود را بررسی کنیم. همچنین به نحوه عملکرد، انواع، کاربردها، مزایا و نحوه انتخاب آن‌ها نیز خواهیم پرداخت.
دیود چیست؟
دیود (Diode) یک قطعه‌ی نیمه‌رسانا است که جریان الکتریکی را تنها در یک جهت عبور می‌دهد. ساختار دیود از اتصال یک نیمه‌رسانای نوع N و یک نیمه‌رسانای نوع P تشکیل شده که محل اتصال آن‌ها را پیوند PN می‌نامند.
عملکرد دیود:
بایاس مستقیم (Forward Bias): دیود جریان را عبور می‌دهد.
بایاس معکوس (Reverse Bias): دیود مانع عبور جریان می‌شود.

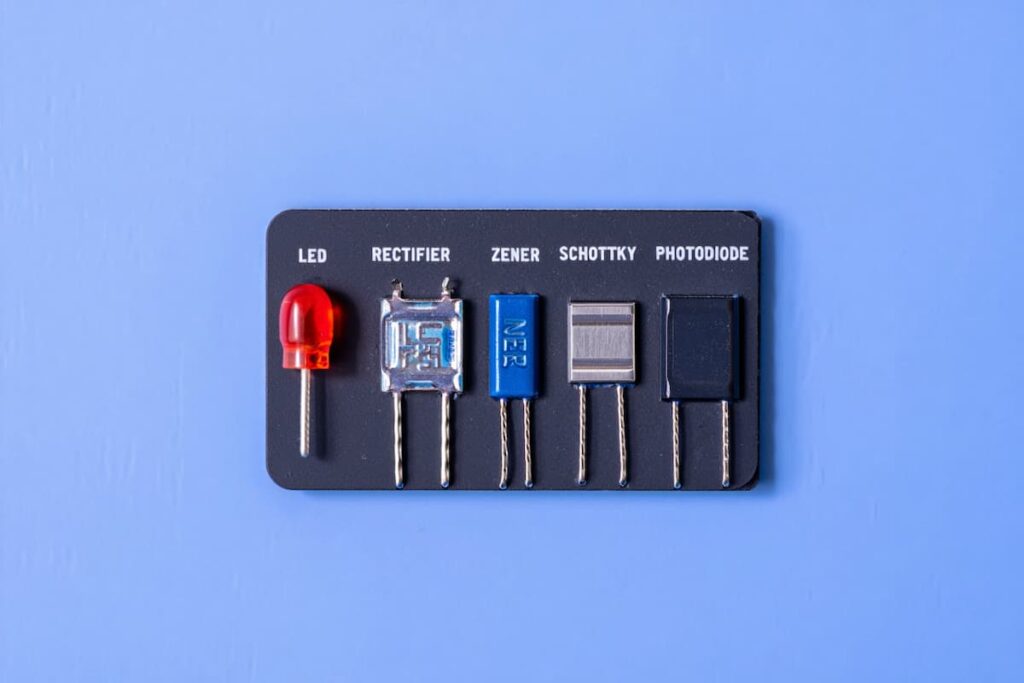

انواع دیود:
| نوع دیود | کاربرد |
|---|---|
| دیود سیلیکونی معمولی | یکسوسازی ساده، حفاظت مدار |
| دیود زنر | تثبیت ولتاژ |
| دیود شاتکی | سرعت بالا، افت ولتاژ کم |
| دیود نورانی (LED) | تولید نور |
| دیود لیزری | ارتباط نوری |
| دیود قدرت | مدارهای با جریان بالا |

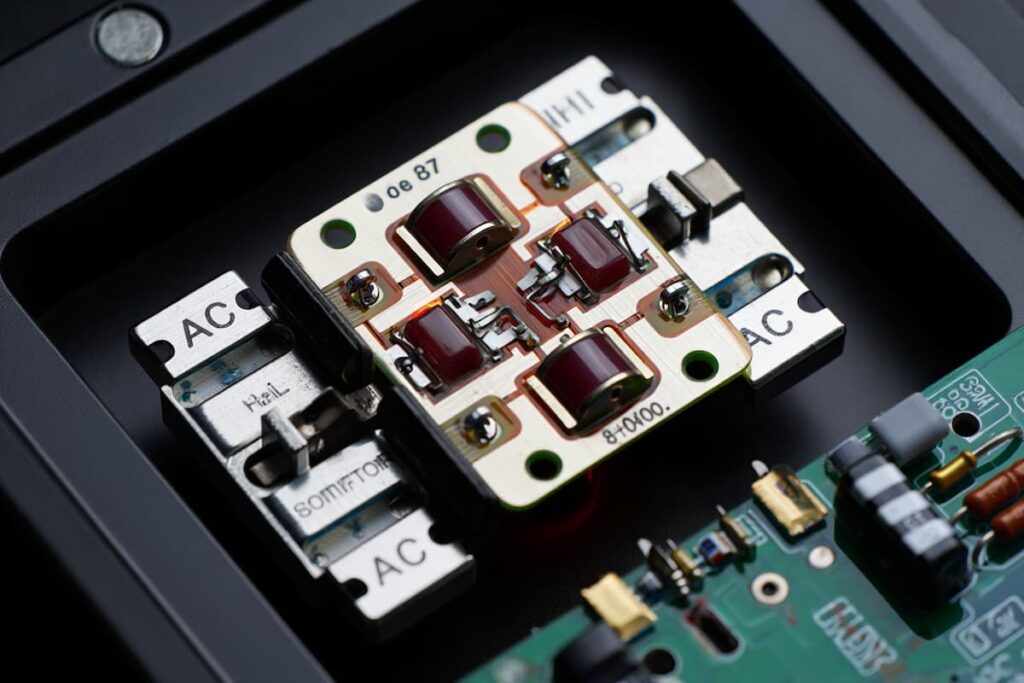

پل دیود چیست؟
پل دیود (Diode Bridge) یا پل یکسوساز، مداری است متشکل از ۴ عدد دیود که به‌صورت خاصی به هم متصل شده‌اند تا ولتاژ متناوب (AC) را به ولتاژ مستقیم (DC) تبدیل کنند.
عملکرد پل دیود:
در نیم‌سیکل مثبت، دو دیود هدایت می‌کنند و جریان از مسیر مشخصی عبور می‌کند.
در نیم‌سیکل منفی، دو دیود دیگر فعال می‌شوند و جهت جریان خروجی تغییر نمی‌کند.
این عملکرد باعث می‌شود خروجی پل دیود همیشه یکطرفه و مثبت باشد (یکسوسازی تمام موج).

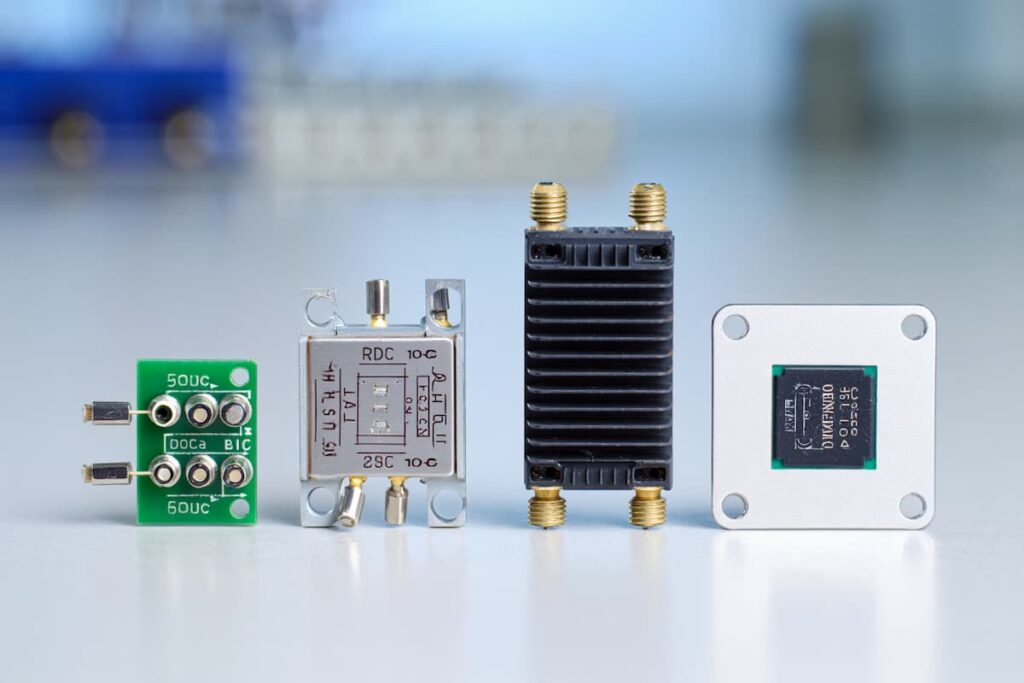

انواع پل دیود:
| نوع | ویژگی‌ها | کاربرد |
|---|---|---|
| پل دیود تک‌فاز | شامل ۴ دیود | منابع تغذیه ساده، شارژرها |
| پل دیود سه‌فاز | شامل ۶ دیود | درایوهای صنعتی، UPS |
| پل دیود با فیلتر | به همراه خازن یا سلف | خروجی صاف‌تر |
تفاوت دیود و پل دیود به زبان ساده
| ویژگی | دیود | پل دیود |
|---|---|---|
| تعریف | قطعه‌ای نیمه‌رسانا برای عبور جریان در یک جهت | مداری متشکل از چند دیود برای تبدیل AC به DC |
| تعداد دیود | یک عدد | حداقل ۴ عدد برای مدار |
| عملکرد | عبور یا ممانعت از جریان بسته به جهت بایاس | یکسوسازی تمام موج |
| نوع قطعه | قطعه تکی | مدار ترکیبی |
| کاربرد اصلی | حفاظت، یکسوسازی ساده، ولتاژ مرجع | تبدیل برق AC به DC |
| خروجی | بستگی به ولتاژ ورودی دارد | خروجی DC (پالسی) ثابت |
| پیچیدگی | ساده | ترکیبی و ساختاری پیچیده‌تر |
| ریپل در خروجی | ندارد (در کاربرد معمولی) | دارد (مگر با فیلتر کاهش یابد) |
شباهت‌های دیود و پل دیود
هر دو برای کنترل جهت جریان به‌کار می‌روند.
پایه‌ی عملکرد پل دیود، وجود دیودها است.
در هر دو، دیودها در برابر جریان معکوس مقاوم هستند.
هر دو در مدارهای تغذیه، شارژرها و منابع برق دیده می‌شوند.
کاربردهای دیود و پل دیود
کاربردهای دیود:
محافظت در برابر ولتاژ معکوس
یکسوسازی نیم‌موج
مدارهای تثبیت ولتاژ
مدارهای روشنایی (LED)
سوئیچینگ فرکانس بالا
کاربردهای پل دیود:
یکسوسازی تمام‌موج
منابع تغذیه DC
درایور موتور
مدارهای شارژ باتری
سیستم‌های تغذیه الکترونیکی
نحوه تست دیود و پل دیود
تست دیود با مولتی‌متر:
- مولتی‌متر را روی حالت دیود قرار دهید.
- پراب قرمز به آند و پراب مشکی به کاتد بزنید.
- عددی بین ۰.۴ تا ۰.۷ ولت نمایش داده می‌شود (سالم).
- در جهت معکوس، باید مقدار «OL» نمایش داده شود.
تست پل دیود:
تست تکی هر دیود در مدار با همان روش بالا
تست خروجی پل دیود با اعمال ولتاژ AC و اندازه‌گیری DC در خروجی
بررسی افت ولتاژ در هر نیم‌سیکل
نحوه انتخاب بین دیود و پل دیود
| نیاز کاربردی | گزینه مناسب | توضیح |
|---|---|---|
| فقط نیاز به عبور جریان در یک جهت | دیود ساده | مناسب برای حفاظت یا کنترل یکطرفه جریان |
| تبدیل ولتاژ AC به DC | پل دیود | مناسب برای منابع تغذیه و مدارهای قدرت |
| سرعت سوئیچینگ بالا | دیود شاتکی | مناسب مدارهای فرکانس بالا |
| جریان بالا در خروجی DC | پل دیود با فیلتر | مناسب برای تغذیه موتور یا شارژرها |
نکات مهم در خرید دیود و پل دیود
بررسی حداکثر جریان و ولتاژ کاری
مطالعه دیتاشیت محصول
انتخاب نوع مناسب دیود (معمولی، شاتکی، زنر و…)
در پل دیود، توجه به نوع بسته‌بندی (ماژول، DIP، ترمینالی)
وجود خنک‌کننده یا قابلیت نصب روی هیت‌سینک برای پل‌های قدرت
ترجیحاً انتخاب محصولات با برند معتبر
سؤالات متداول
آیا می‌توان از دیود برای ساخت پل دیود استفاده کرد؟
بله، چهار عدد دیود مشابه را می‌توان به‌صورت دستی برای ساخت یک پل دیود به‌کار برد.
آیا پل دیود همان دیود است؟
خیر. پل دیود یک مدار ترکیبی از چند دیود است، نه یک قطعه واحد.
آیا می‌توان از پل دیود در ولتاژهای بالا استفاده کرد؟
بله، اما باید از دیودهای قدرت با ولتاژ شکست بالا استفاده کرد و خنک‌سازی مناسب را در نظر گرفت.
آیا پل دیود خروجی DC خالص تولید می‌کند؟
خیر، خروجی آن پالسی و دارای ریپل است؛ برای DC خالص‌تر از فیلتر (خازن، سلف) استفاده می‌شود.
جمع‌بندی: تفاوت دیود و پل دیود در یک نگاه تخصصی
دیود، یک قطعه نیمه‌رسانای ساده برای عبور جریان در یک جهت است، در حالی که پل دیود یک مدار یکسوساز تمام‌موج است که از چند دیود ساخته شده و وظیفه‌ی تبدیل برق AC به DC را بر عهده دارد.
اگرچه دیود پایه‌ی عملکرد پل دیود را تشکیل می‌دهد، اما این دو در سطح عملکرد، کاربرد، ساختار و پیچیدگی تفاوت‌های چشمگیری دارند. انتخاب بین آن‌ها باید بر اساس نیاز مدار، نوع بار، سطح توان و ولتاژ مورد نظر انجام گیرد.
