خازن اسنابر (Snubber Capacitor) چیست؟
زمان مطالعه: در حال محاسبه...
فهرست مطالب
مقدمه
خازن اسنابر یک قطعه الکترونیکی از خانواده خازن‌هاست که برای جذب پالس‌های ولتاژی و جریان‌های گذرا طراحی شده است. این خازن معمولاً از نوع فیلم پلی‌پروپیلن یا سرامیکی با کیفیت بالا ساخته می‌شود و توانایی کار در ولتاژهای بالا و فرکانس‌های زیاد را دارد. وظیفه اصلی آن جلوگیری از شکست عایقی نیمه‌هادی‌ها، کاهش استرس الکتریکی و افزایش طول عمر مدارهای قدرت است.
در این مقاله به‌صورت کامل بررسی می‌کنیم که خازن اسنابر چیست، چگونه کار می‌کند، چه انواعی دارد، چه کاربردهایی در صنعت دارد و هنگام انتخاب و خرید آن باید به چه نکاتی توجه کنیم.
خازن اسنابر چیست؟

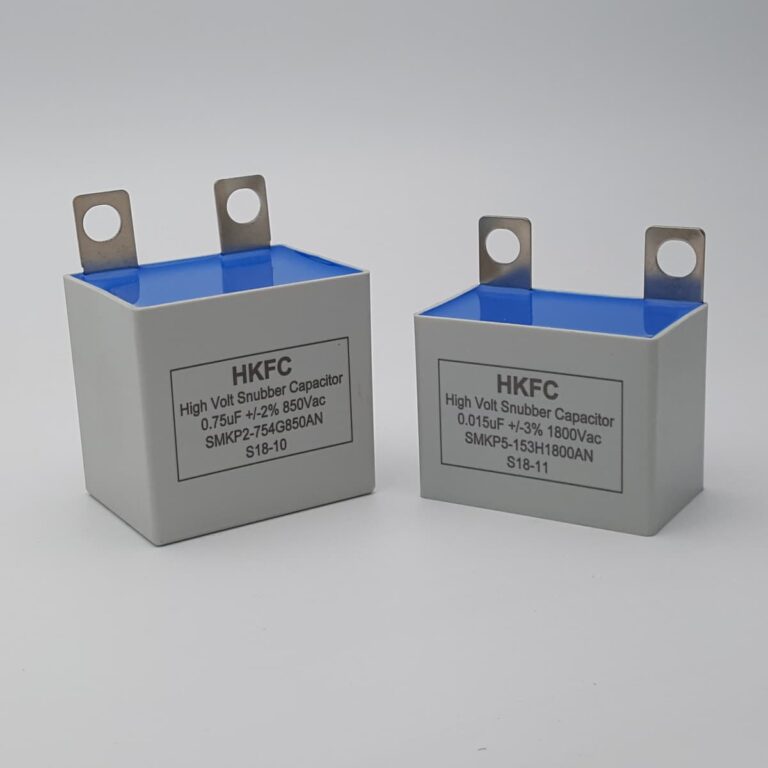

خازن اسنابر (Snubber Capacitor) نوعی خازن مخصوص است که در مدارهای قدرت به کار می‌رود تا از قطعات الکترونیکی در برابر ولتاژهای گذرا، نویز و استرس الکتریکی محافظت کند. این خازن در کنار نیمه‌هادی‌های قدرت مثل MOSFET، IGBT و تریستور قرار می‌گیرد و انرژی اضافی ناشی از سوئیچینگ را جذب کرده و شرایط مدار را پایدار نگه می‌دارد. به زبان ساده، خازن اسنابر مانند یک ضربه‌گیر یا محافظ مدار عمل می‌کند و مانع از آسیب دیدن قطعات حساس می‌شود. به همین دلیل در تجهیزاتی مثل منابع تغذیه سوئیچینگ، اینورترهای صنعتی و سیستم‌های UPS وجود آن ضروری است.
عملکرد و نقش خازن اسنابر در مدار
نقش خازن اسنابر را می‌توان در چند بخش اصلی خلاصه کرد:
1. کاهش ولتاژهای گذرا (Transient Suppression)
جلوگیری از آسیب کلیدهای قدرت در لحظه سوئیچینگ.
2. کاهش نویز الکترومغناطیسی (EMI)
جلوگیری از ایجاد تداخل در عملکرد سایر مدارها.
3. بهبود عملکرد کلیدهای نیمه‌هادی
کاهش دما و جلوگیری از نوسانات شدید.
4. افزایش طول عمر قطعات
کاهش استرس و جلوگیری از خرابی زودرس قطعات قدرت.

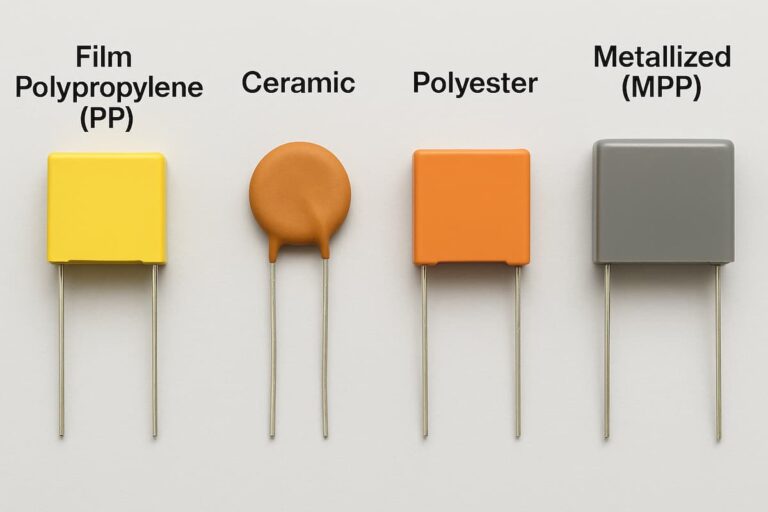

انواع خازن اسنابر
| نوع خازن | دی‌الکتریک | محدوده ولتاژ | کاربرد | مزایا | معایب |
|---|---|---|---|---|---|
| فیلم پلی‌پروپیلن (PP) | فیلم پلاستیکی | تا 2000V | اینورترها، منابع تغذیه | تحمل ولتاژ و دمای بالا | ابعاد بزرگ‌تر |
| سرامیکی | سرامیک | تا 1000V | مدارات فرکانس بالا | ابعاد کوچک، سرعت بالا | ظرفیت کمتر |
| پلی‌استر | فیلم پلاستیکی | تا 630V | مدارات عمومی | ارزان‌تر | پایداری کمتر |
| متالیزه (MPP) | پلی‌پروپیلن متالیزه | تا 1200V | درایور IGBT و MOSFET | تحمل جریان زیاد | قیمت بالاتر |
نحوه انتخاب خازن اسنابر مناسب
هنگام انتخاب این قطعه باید به چند پارامتر کلیدی توجه کرد:
ولتاژ نامی: حداقل ۲۰ تا ۳۰ درصد بیشتر از ولتاژ مدار باشد.
ظرفیت خازن: بر اساس نوع مدار و فرکانس سوئیچینگ انتخاب شود.
ESR پایین: برای کاهش تلفات و افزایش راندمان.
تحمل جریان RMS بالا: برای جلوگیری از داغ شدن و خرابی.
محدوده دمای کاری: مناسب شرایط محیطی و صنعتی.
روش‌های تست و بررسی سلامت خازن اسنابر
اندازه‌گیری ظرفیت با LCR متر → مقایسه با مقدار نامی.
اندازه‌گیری ESR → ESR بالا نشانه خرابی است.
بازرسی ظاهری → وجود برآمدگی یا تغییر رنگ نشانه معیوب بودن.
تست عملی در مدار → بررسی تفاوت عملکرد با و بدون خازن.

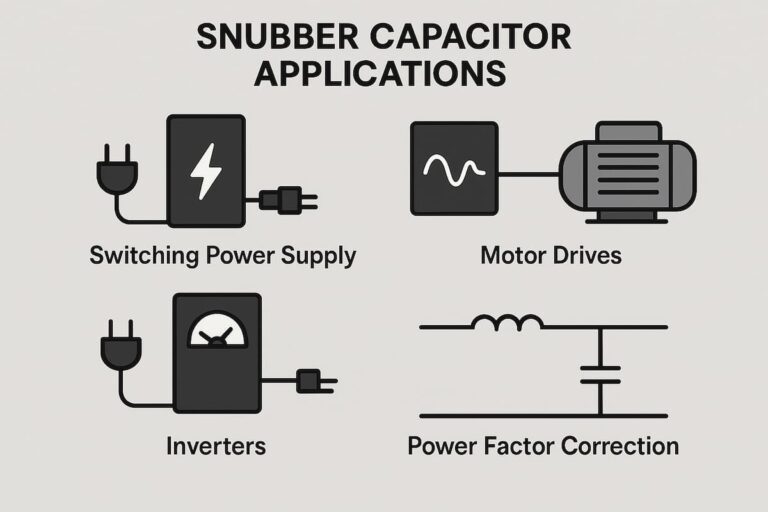

کاربردهای خازن اسنابر
منابع تغذیه سوئیچینگ (SMPS)
اینورترهای خورشیدی و صنعتی
درایور موتورهای الکتریکی
مبدل‌های DC-DC و DC-AC
UPS و منابع برق اضطراری
سیستم‌های روشنایی LED صنعتی
نکات مهم در خرید خازن اسنابر
انتخاب برند معتبر (Epcos, WIMA, Vishay, Kemet)
بررسی ولتاژ و ظرفیت متناسب با مدار
توجه به تحمل دما و جریان
بررسی گواهی‌های کیفی (RoHS, UL)
مقایسه قیمت و موجودی بازار
سؤالات متداول
۱. آیا خازن اسنابر با خازن معمولی فرق دارد؟
بله، خازن اسنابر مخصوص جذب پالس‌های گذراست و خازن معمولی چنین قابلیتی ندارد.
۲. می‌توان از خازن الکترولیتی به جای اسنابر استفاده کرد؟
خیر، خازن‌های الکترولیتی برای فرکانس بالا مناسب نیستند.
۳. بهترین نوع خازن اسنابر کدام است؟
نوع فیلم پلی‌پروپیلن (PP) بیشترین کاربرد و بهترین کارایی را دارد.
۴. خرابی خازن اسنابر چه نشانه‌هایی دارد؟
افزایش دما، ایجاد نویز، کاهش راندمان و در مواردی سوختن نیمه‌هادی‌ها.
جمع‌بندی: چرا خازن اسنابر اهمیت دارد؟
خازن اسنابر یک قطعه حیاتی در مدارهای قدرت است که با جذب پالس‌های گذرا، کاهش نویز و بهبود پایداری، از نیمه‌هادی‌ها محافظت می‌کند. انتخاب درست این خازن می‌تواند طول عمر و کارایی تجهیزات الکترونیکی را به‌طور چشمگیری افزایش دهد. بنابراین در طراحی و تعمیر سیستم‌های قدرت، توجه به انتخاب خازن اسنابر مناسب یک ضرورت است.
علاوه بر این، استفاده از خازن اسنابر باعث کاهش هزینه‌های نگهداری و تعمیرات طولانی‌مدت می‌شود، عملکرد مدار را بهینه کرده و ریسک خرابی تجهیزات حساس را به حداقل می‌رساند. توجه به مشخصات فنی و کیفیت ساخت این خازن، تضمین‌کننده عملکرد پایدار و ایمن مدار خواهد بود.
