ماسفت لاجیک چیست؟ تفاوت (Logic Level MOSFET) با ماسفت معمولی + کاربردها
زمان مطالعه: در حال محاسبه...
فهرست مطالب
مقدمه
در دنیای الکترونیک، انتخاب صحیح ترانزیستور برای کنترل سیگنال‌ها و توان‌ها در مدارهای دیجیتال و آنالوگ از اهمیت بالایی برخوردار است. یکی از مهم‌ترین انواع ترانزیستورهای MOSFET، مدل لاجیک لِول یا «ماسفت لاجیک» است. این قطعه در طراحی مدارهای دیجیتال، ریزکنترل‌گرها و بردهای آردوینو نقش کلیدی ایفا می‌کند. در این مقاله به‌صورت فنی، تخصصی و کاربردی به بررسی کامل ماسفت لاجیک، تفاوت آن با ماسفت‌های معمولی، روش انتخاب، کاربردها و نکات مهم خرید و تست آن می‌پردازیم.
تعریف ماسفت لاجیک (Logic Level MOSFET) چیست؟
ماسفت لاجیک، نوعی ترانزیستور اثر میدان از نوع MOSFET است که برای فعال‌سازی با ولتاژ پایین (معمولاً ۳.۳ یا ۵ ولت) طراحی شده است. این ماسفت‌ها به‌گونه‌ای طراحی شده‌اند که با سیگنال خروجی مستقیم میکروکنترلرها و سیستم‌های دیجیتال بدون نیاز به درایور می‌توانند به حالت هدایت (on) بروند.
مشخصه اصلی:
ولتاژ آستانه گِیت (Vgs(th)) پایین معمولاً کمتر از ۲ ولت
سازگاری مستقیم با خروجی لاجیک سطح پایین (TTL, CMOS)
کنترل مستقیم با آردوینو، ESP32، Raspberry Pi و AVR
تفاوت ماسفت لاجیک با ماسفت معمولی
| ویژگی | ماسفت لاجیک (Logic-Level) | ماسفت پاور (Standard-Level) |
|---|---|---|
| ولتاژ آستانه گِیت | پایین (زیر ۲ ولت) | بالاتر (۲ تا ۴ ولت یا بیشتر) |
| سازگاری با آردوینو | بله | خیر (نیاز به درایور دارد) |
| کاربرد اصلی | کنترل دیجیتال، مدارات TTL | سوئیچینگ توان بالا، اینورترها |
| مثال معروف | IRLZ44N | IRFZ44N |
نکته مهم: استفاده از ماسفت استاندارد با سیگنال ۵ ولت معمولاً باعث هدایت کامل ترانزیستور نمی‌شود و موجب گرم شدن و عملکرد نادرست می‌گردد.

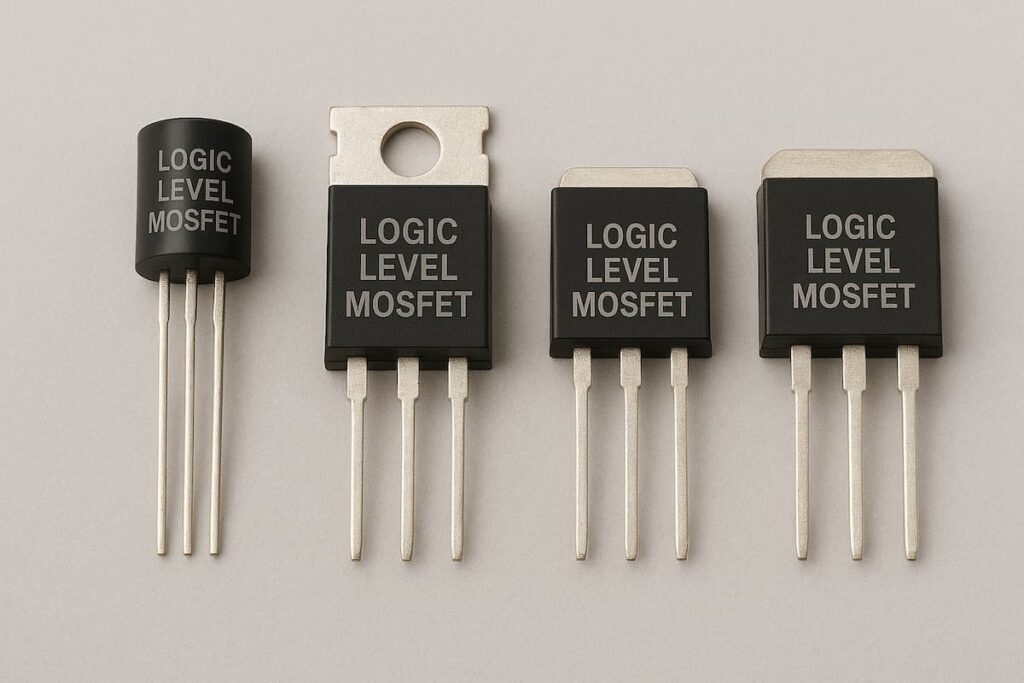

انواع ماسفت لاجیک
1. بر اساس نوع کانال:
N-Channel Logic-Level MOSFET
رایج‌تر
مناسب برای سوئیچینگ GND
P-Channel Logic-Level MOSFET
کمیاب‌تر
مناسب برای سوئیچینگ Vcc
2. بر اساس توان و جریان:
| مدل | جریان عبوری (A) | مقاومت در حالت روشن (Rds(on)) | پکیج |
|---|---|---|---|
| IRLZ44N | 47A | 0.022Ω | TO-220 |
| IRL540N | 28A | 0.077Ω | TO-220 |
| IRL3705 | 75A | 0.008Ω | TO-220 |
ساختار داخلی و عملکرد ماسفت لاجیک
ولتاژ گیت برای هدایت کامل
برای هدایت کامل، ماسفت‌های لاجیک فقط به ۳.۳ یا ۵ ولت روی گِیت نیاز دارند. این ویژگی از طریق بهینه‌سازی ساختار نیمه‌رسانا در لایه‌های داخلی ماسفت ایجاد شده است.
پارامترهای کلیدی در دیتاشیت
Vgs(th): ولتاژ آستانه
Rds(on): مقاومت کانال در حالت روشن
Qg (Gate Charge): بار لازم برای روشن/خاموش شدن
Id: حداکثر جریان قابل عبور
کاربردهای ماسفت لاجیک
1. کنترل موتورها و رله‌ها با میکروکنترلر
میکروکنترلرها توانایی تأمین جریان بالا برای موتور یا رله را ندارند. ماسفت لاجیک این امکان را فراهم می‌سازد.
2. راه‌اندازی LEDهای پرقدرت
در پروژه‌های نورپردازی و نمایشگرهای RGB با آردوینو، ماسفت لاجیک بهترین گزینه برای سوئیچینگ سریع و بدون حرارت است.
3. منابع تغذیه سوئیچینگ
در مدارات مبدل ولتاژ DC-DC مانند buck و boost استفاده می‌شوند.
4. کلیدزنی بارهای صنعتی
در PLCها و تجهیزات صنعتی دیجیتال، برای کنترل بارهای AC/DC استفاده می‌شوند.
مزایا و معایب ماسفت لاجیک
مزایا:
کنترل مستقیم با میکروکنترلر بدون درایور
سرعت سوئیچینگ بالا
تلفات کم
مقاومت پایین در حالت روشن
معایب:
ولتاژ تخریب پایین‌تر نسبت به ماسفت پاور
محدودیت در توان و ولتاژهای بالا
حساس به ESD (تخلیه الکترواستاتیکی)
نکات مهم در انتخاب ماسفت لاجیک
ولتاژ آستانه گیت (Vgs(th)) حتماً زیر ۲ ولت باشد.
Rds(on) هر چه کمتر، بهتر (برای تلفات کمتر)
توان تحمل جریان (Id) متناسب با بار
سازگاری با ولتاژ خروجی کنترلر (۳.۳ یا ۵ ولت)
پکیج مناسب برای انتقال حرارت بهتر (مثلاً TO-220 برای خنک‌کاری بهتر)
نکته کاربردی: اگر با آردوینو یا ESP32 کار می‌کنید، حتماً از ماسفت‌های مدل IRLxxx استفاده کنید نه IRFxxx
نحوه تست ماسفت لاجیک با مولتی‌متر
مرحله ۱: شناسایی پایه‌ها
Gate (گیت)
Drain (دِرین)
Source (سورس)
مرحله ۲: استفاده از مولتی‌متر در حالت دیود
سیم قرمز به سورس و سیم مشکی به درین → باید باز باشد.
لحظه‌ای سیم قرمز را به گِیت بزنید → ماسفت هدایت می‌کند.
اتصال گیت به سورس → ماسفت خاموش می‌شود.
مرحله ۳: تست ولتاژ گِیت
با دادن ۳.۳ یا ۵ ولت به گِیت و بررسی هدایت بین سورس و درین عملکرد ماسفت را بررسی کنید.
نکات مهم هنگام لحیم‌کاری و استفاده
محافظت از گیت
برای جلوگیری از تخلیه الکترواستاتیکی، گیت را هنگام نصب با مقاومت 10KΩ به زمین متصل کنید.
استفاده از هیت‌سینک
در جریان‌های بالا، ماسفت ممکن است گرم شود. از هیت‌سینک استفاده کنید.
مدارهای Snubber
برای بارهای القایی (مانند موتور یا رله) از دیود هرزگرد (Flyback Diode) استفاده کنید.
سوالات متداول
۱. ماسفت لاجیک چیست؟
ماسفت لاجیک یک نوع ترانزیستور قدرت است که با ولتاژ پایین (۳.۳ تا ۵ ولت) فعال می‌شود و می‌توان آن را مستقیماً با آردوینو، ESP32 یا Raspberry Pi کنترل کرد. این ویژگی باعث ساده‌تر شدن مدار و حذف نیاز به قطعات کمکی می‌شود.
۲. تفاوت ماسفت لاجیک با ماسفت معمولی چیست؟
ماسفت معمولی برای هدایت کامل نیاز به ولتاژ بالاتری دارد، در حالی که ماسفت لاجیک با همان ولتاژ خروجی دیجیتال میکروکنترلر، به‌خوبی هدایت می‌شود و از داغ شدن یا عملکرد ناقص جلوگیری می‌کند.
۳. آیا ماسفت لاجیک برای AC مناسب است؟
خیر، ماسفت‌ها برای جریان DC طراحی شده‌اند و برای سوئیچینگ AC باید از تریاک یا SSR استفاده کرد.
۴. چه پارامترهایی در انتخاب ماسفت لاجیک مهم هستند؟
پارامترهای اصلی شامل ولتاژ آستانه گیت (Vgs(th))، مقاومت کانال هنگام هدایت (Rds(on)) و بار گیت (Qg) هستند. این موارد عملکرد و کارایی مدار را تعیین می‌کنند.
۵. بهترین مدل‌های ماسفت لاجیک برای پروژه‌های میکروکنترلری کدام‌اند؟
مدل‌هایی مثل IRLZ44N، IRL540N و IRL3705 به دلیل مقاومت کانال پایین، سرعت سوئیچینگ بالا و جریان‌دهی مناسب، انتخاب‌های ایده‌آل برای کنترل مستقیم با میکروکنترلر هستند.
۶. مزایای استفاده از ماسفت لاجیک چیست؟
استفاده از ماسفت لاجیک باعث کاهش حرارت، عملکرد پایدار، افزایش طول عمر مدار و حذف نیاز به درایورهای اضافی می‌شود.
جمع بندی
ماسفت‌های لاجیک به دلیل امکان فعال‌سازی با ولتاژ پایین و سازگاری مستقیم با سیگنال‌های دیجیتال، گزینه‌ای بهینه برای طراحی مدارهای میکروکنترلری محسوب می‌شوند. انتخاب صحیح مدل‌هایی مانند IRLZ44N، IRL540N و IRL3705 با مقاومت کانال پایین و سرعت سوئیچینگ بالا، موجب عملکرد پایدار، کاهش حرارت و افزایش طول عمر مدار می‌گردد. تحلیل دقیق پارامترهای کلیدی مانند Vgs(th)، Rds(on) و Qg، تضمین‌کننده عملکرد بهینه و جلوگیری از خرابی‌های رایج در مدار است.
