کنتاکتور خازنی چیست و چه تفاوتی با کنتاکتور معمولی دارد؟ | راهنمای جامع
زمان مطالعه: در حال محاسبه...
فهرست مطالب
مقدمه
در سیستم‌های قدرت و اصلاح ضریب توان، به‌ویژه در تابلوهای بانک خازنی، استفاده از تجهیزات حفاظتی و کنترلی مناسب از اهمیت بالایی برخوردار است. یکی از این تجهیزات کلیدی، کنتاکتور خازنی (Capacitor Contactor) است. در این مقاله، به صورت جامع بررسی می‌کنیم که کنتاکتور خازنی چیست، چه تفاوتی با کنتاکتورهای معمولی دارد، چگونه کار می‌کند و در چه مواردی به کار گرفته می‌شود.
کنتاکتور خازنی چیست
کنتاکتور خازنی نوع خاصی از کنتاکتور است که به‌طور ویژه برای کلیدزنی و قطع و وصل خازن‌ها در مدارهای اصلاح ضریب توان طراحی شده است. برخلاف کنتاکتورهای معمولی، این کنتاکتورها قادرند جریان هجومی لحظه‌ای بالا (inrush current) را که هنگام وصل خازن به شبکه ایجاد می‌شود، به‌طور ایمن و مطمئن کنترل کنند.
مشکل استفاده از کنتاکتور معمولی برای خازن‌ها
زمانی که یک خازن به شبکه برق متصل می‌شود، به‌ویژه در لحظه وصل، جریان لحظه‌ای بسیار بزرگی (تا 180 برابر جریان نامی) از مدار عبور می‌کند. اگر از کنتاکتور معمولی استفاده شود:
- کنتاکتورها دچار جرقه شدید یا جوش‌خوردگی می‌شوند.
- عمر مفید کنتاکتور کاهش می‌یابد.
- خطر آسیب به خازن و تجهیزات دیگر وجود دارد.
برای رفع این مشکل، کنتاکتورهای خازنی طراحی شده‌اند.

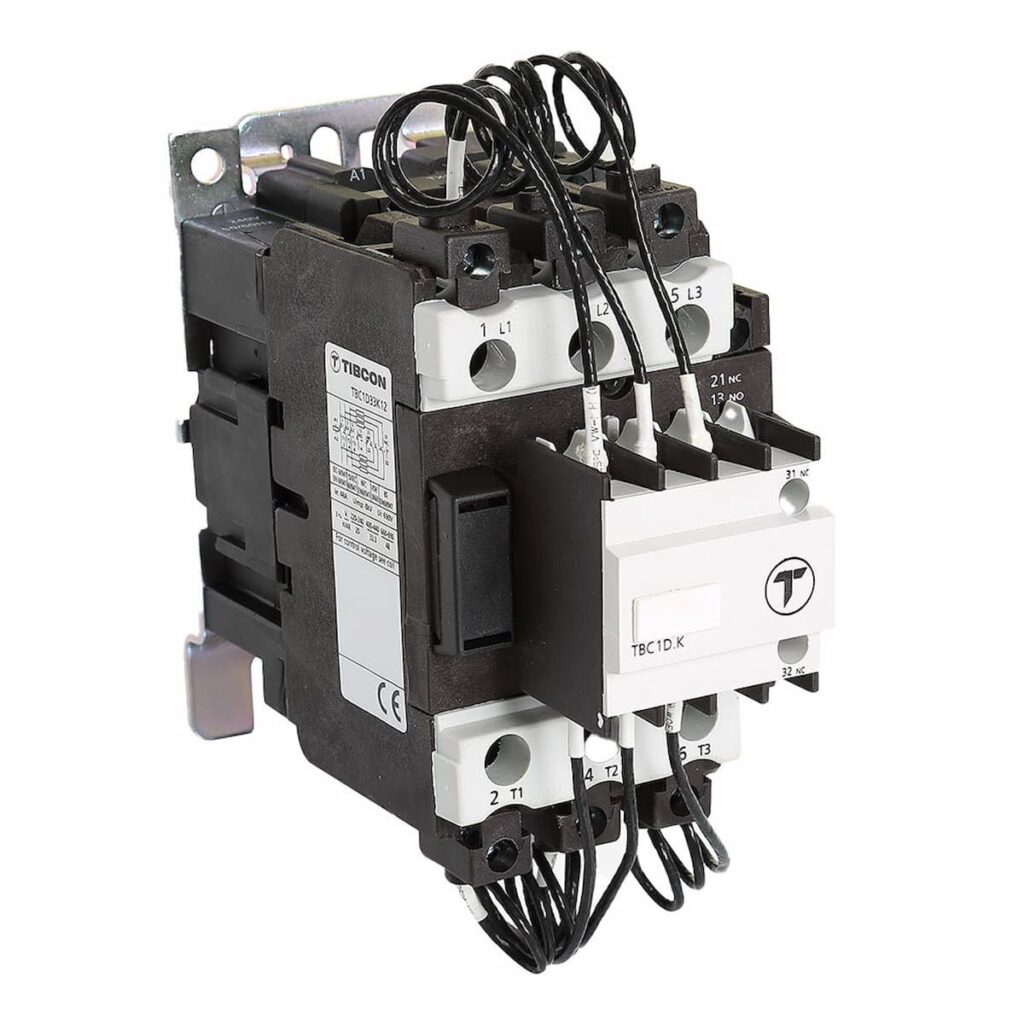

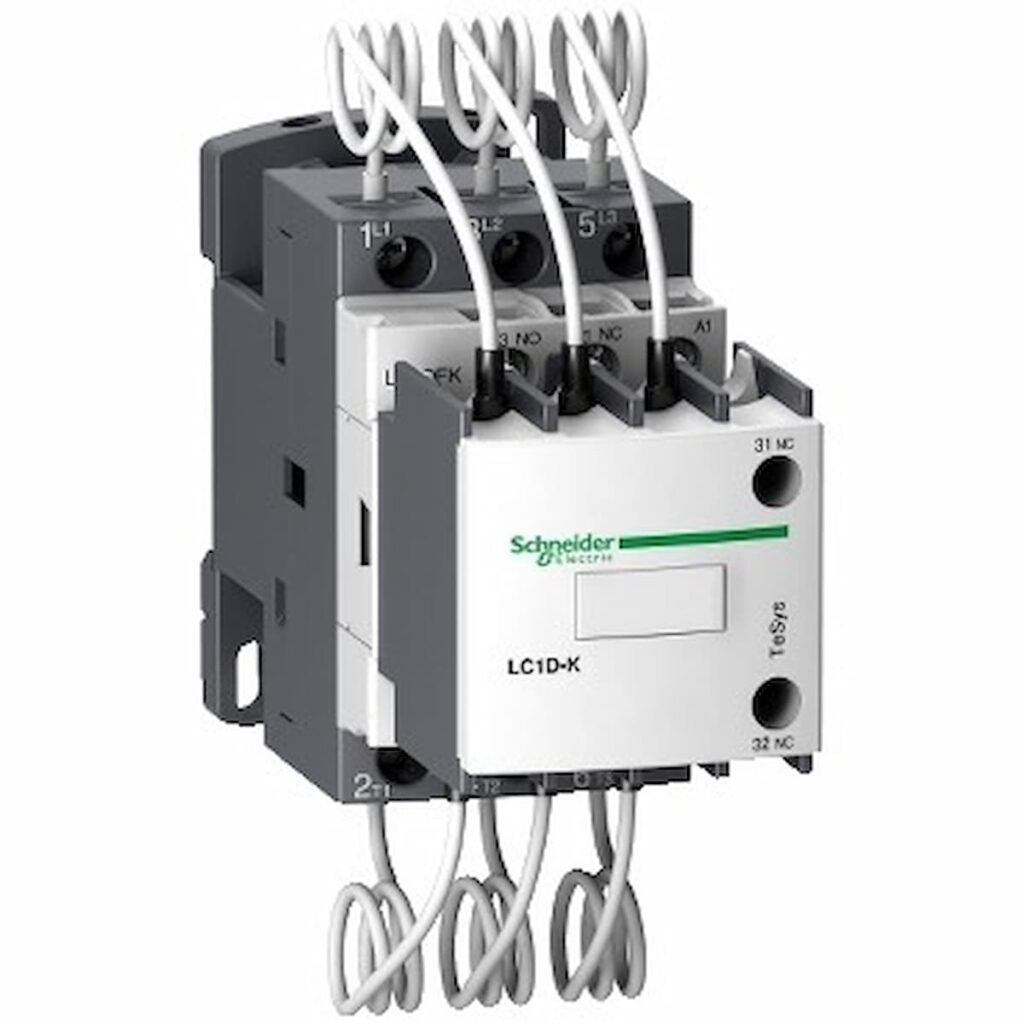

نحوه عملکرد کنتاکتور خازنی و نقش مقاومت‌های سری
کنتاکتورهای خازنی از نظر ساختار شباهت زیادی به کنتاکتورهای صنعتی معمولی دارند، اما با این تفاوت اساسی:
در داخل آن‌ها، مقاومت‌هایی به‌صورت سری با تیغه‌های اصلی به کار رفته‌اند که وظیفه آن‌ها کاهش جریان هجومی لحظه‌ای است.
این مقاومت‌ها در لحظه اول که کنتاکتور عمل می‌کند، وارد مدار می‌شوند و پس از چند میلی‌ثانیه (با بسته شدن کامل تیغه‌های اصلی)، به‌طور خودکار از مدار خارج می‌گردند. این طراحی باعث می‌شود:
- جریان هجومی کنترل شود
- جرقه و استهلاک تیغه‌ها کاهش یابد
- طول عمر خازن و تجهیزات افزایش یابد.
موارد کاربرد کنتاکتور خازنی در صنعت برق
کنتاکتور خازنی در انواع سیستم‌های قدرت مورد استفاده قرار می‌گیرد، به‌خصوص در موارد زیر:
- تابلو بانک خازنی اتوماتیک (Power Factor Correction Panels)
- تابلو برق کارخانه‌ها با بارهای القایی سنگین
- سیستم‌های اصلاح ضریب توان در پست‌های برق
- مدارهای سوئیچینگ خازن در کوره‌های القایی و ماشین‌آلات صنعتی
مقایسه فنی بین کنتاکتور خازنی و معمولی
| ویژگی | کنتاکتور خازنی | کنتاکتور معمولی |
|---|---|---|
| مناسب برای کلیدزنی خازن | بله | خیر |
| تحمل جریان هجومی | بسیار بالا | پایین |
| وجود مقاومت سری | دارد(با مدار کمکی قطع کننده ی مقاومت) | ندارد |
| طول عمر در مدار خازنی | طولانی و پایدار | کوتاه |
| ایمنی عملکرد | بالا | پایین |
مزایای کلیدی استفاده از کنتاکتور خازنی در تابلوهای بانک خازنی
- افزایش ایمنی در تابلو برق‌های قدرت
- جلوگیری از جرقه و جوش‌خوردگی کنتاکت‌ها
- کاهش نویز و نوسان در شبکه برق
- افزایش طول عمر خازن و تجهیزات جانبی
- اطمینان از عملکرد پایدار بانک خازنی در سیستم‌های اتوماتیک
نتیجه‌گیری و توصیه فنی برای مهندسان برق
کنتاکتور خازنی یکی از عناصر ضروری در سیستم‌های اصلاح ضریب توان و تابلوهای برق صنعتی است که به‌منظور کنترل ایمن خازن‌ها در زمان سوئیچینگ طراحی شده است. استفاده از این تجهیز به جای کنتاکتورهای معمولی، نه‌تنها باعث افزایش طول عمر و پایداری خازن می‌شود، بلکه از بروز آسیب‌های احتمالی به شبکه برق جلوگیری می‌کند.
